115
G
ráficos y visualizaciones de
est
a
d
o
Gráficos y visualizaciones de estado
Determinación de la pieza en la ventana gráfica
El diálogo par el BLK-FORM aparece automáticamente, cuando se abre
un nuevo programa.
„
Abrir un programa nuevo o pulsar la softkey BLK FORM en un
programa previamente abierto
„ Eje de la herramienta
„ Punto MIN y MAX
A continuación se describe un resumen de las principales funciones.

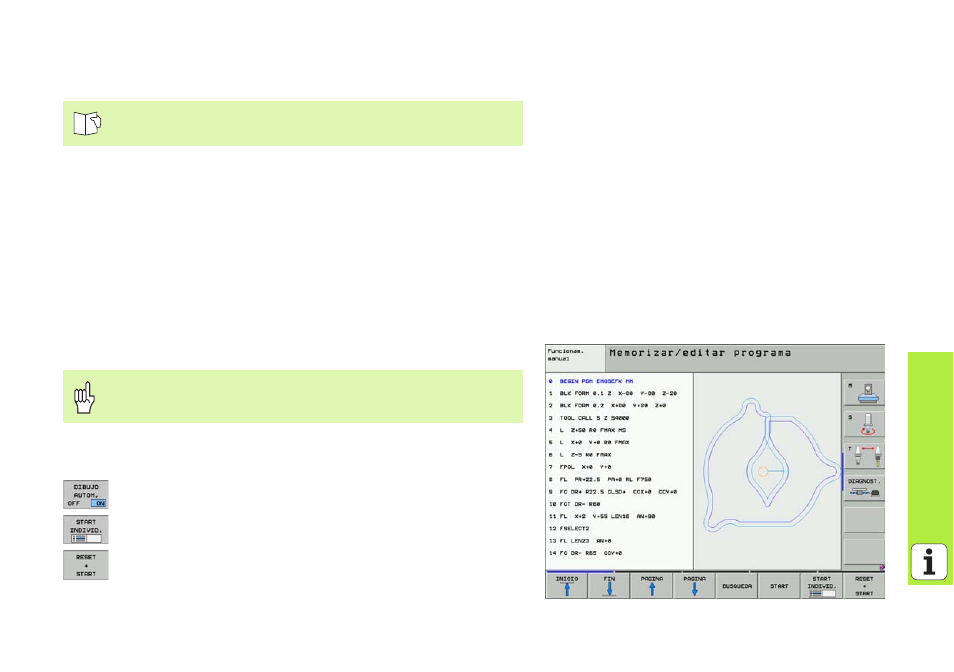

Gráfico de programación
Durante la introducción del programa, el TNC puede representar el
contorno programado en un gráfico bidimensional:
8 Gráfico automático
8 Iniciar el gráfico manualmente
8 Iniciar el gráfico por frases
Véase "Gráficos y visualizaciones de estado"
¡Seleccionar la subdivisión de la pantalla
GRAFICO+PROGRAMA!
