Cajeras, islas y ranuras
ACABADO DE CAJERA (ciclo 212)
8
CYCL DEF: Seleccionar el ciclo 212 ACABADO DE CAJERA
8
Distancia de seguridad: Q200
8
Profundidad: Distancia entre la superficie de la pieza y la base de la
cajera: Q201
8
Avance al profundizar: Q206
8
Profundidad de pasada: Q202
8
Avance de fresado: Q207
8
Coordenadas Superficie pieza: Q203
8
2. Distancia de seguridad: Q204
8
Centro del 1er. eje: Q216
8
Centro del 2º eje: Q217
8
1. Longitud 1er. lado: Q218
8
2. Longitud 1er. lado: Q219
8
Radio de la esquina Q220
8
Sobremedida del 1er. eje: Q221

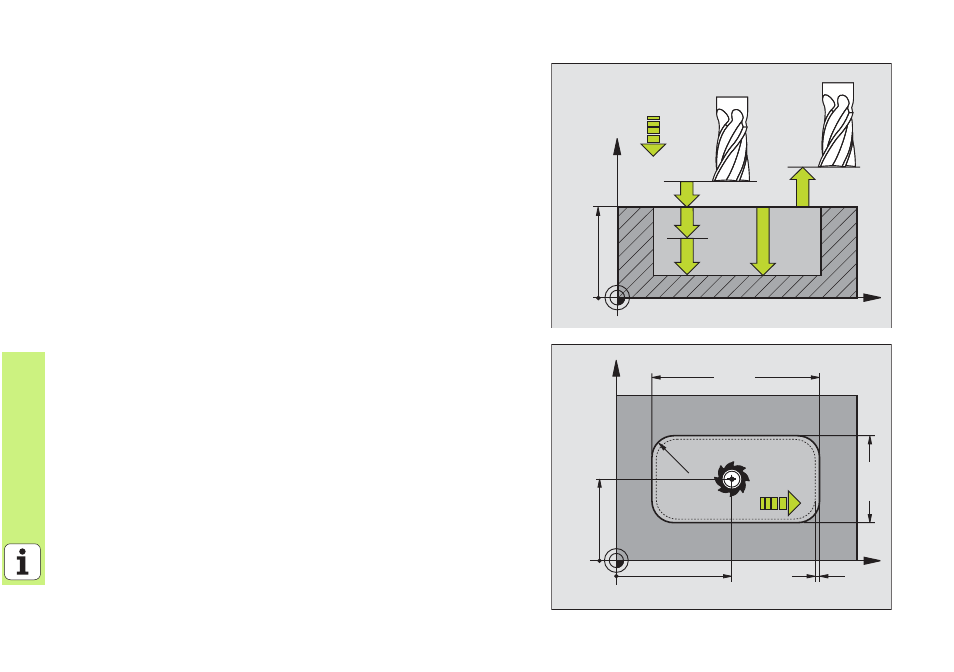

El TNC posiciona automáticamente la hta. en el eje de la misma y en el
plano de mecanizado. Cuando la profundidad de pasada es mayor o igual
a la profundidad la herramienta se desplaza en un sólo paso de
mecanizado a la profundidad total.
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
