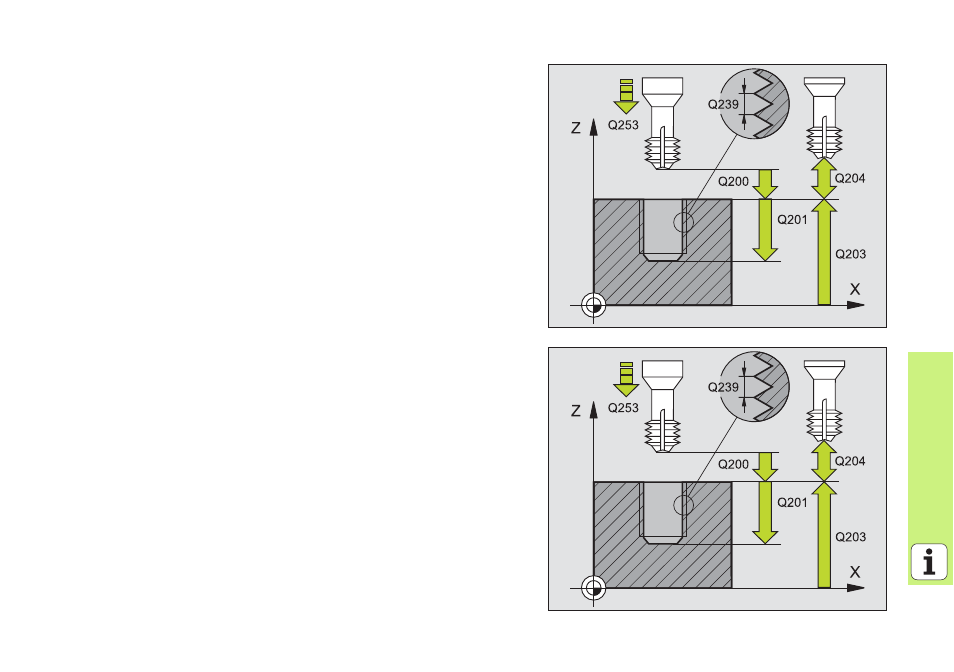

FRESADO DE ROSCA HELICOIDAL EN TALADRO (ciclo 265)
8
Posicionamiento previo en el centro del taladro con R0
8
CYCL DEF: Seleccionar el ciclo 265 FRESADO DE ROSCA HELICOIDAL EN
TALADRO
8
Diámetro nominal de la rosca: Q335
8
Paso de rosca: Q239
El signo determina si el roscado es a derechas o a izquierdas:
Rosca a derechas: +
Rosca a izquierdas: -
8
Profundidad de roscado: distancia entre la superficie de la pieza y el
final de la rosca: Q201
8
Avance para posicionamiento previo: Q253
8
Profundidad de introducción en la superficie: Q358
8
Desviación al profundizar en la superficie: Q359
8
Proceso de profundización: Q360
8
Profundidad de pasada: Q202
8
Distancia de seguridad: Q200
8
Coordenadas Superficie pieza: Q203
8
2. Distancia de seguridad: Q204
8
Avance de rebaje: Q254
8
Avance de fresado: Q207
