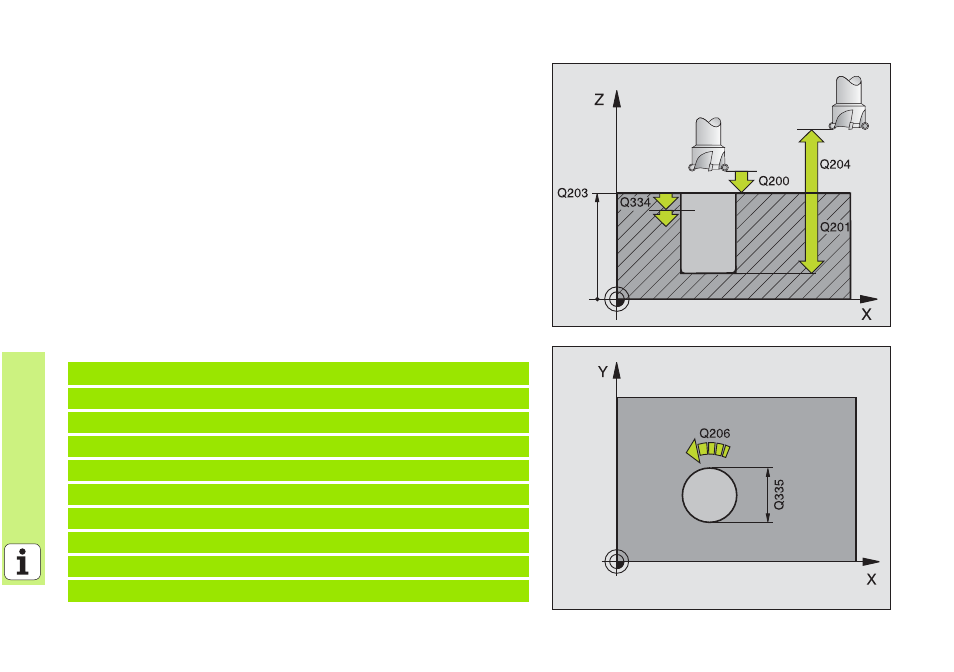

FRESADO DE TALADRO (ciclo 208)
8 Posicionamiento previo en el centro del taladro con R0
8 CYCL DEF: Seleccionar el ciclo 208 FRESADO DE TALADRO
8 Distancia de seguridad: Q200
8 Profundidad: Distancia entre la superficie de la pieza y la base del
taladro: Q201
8 Avance al profundizar: Q206
8 Profundización por cada hélice: Q334
8 Coordenadas Superficie pieza: Q203
8 2. Distancia de seguridad: Q204
8 Diámetro nominal del taladro: Q335
8 Diámetro de pretaladrado: Q342
„ Tipo de fresado: Q351
Marcha síncrona: +1
A contramarcha: -1
12 CYCL DEF 208 FRESADO DE TALADRO
Q200=2 ;DIST.-SEGURIDAD
Q201=-80 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q334=1,5 ;PROFUNDIDAD DE PASO
Q203=+100 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q335=25 ;DIÁMETRO NOMINAL
Q342=0 ;DIÁMETRO PRETALADRADO
Q351=0 ;TIPO DE FRESADO
