HEIDENHAIN iTNC 530 (340 49x-03) Pilot - Manual (Página 105)

105
Fu
nción
PLANE
(o
pción
de
soft
ware
1)

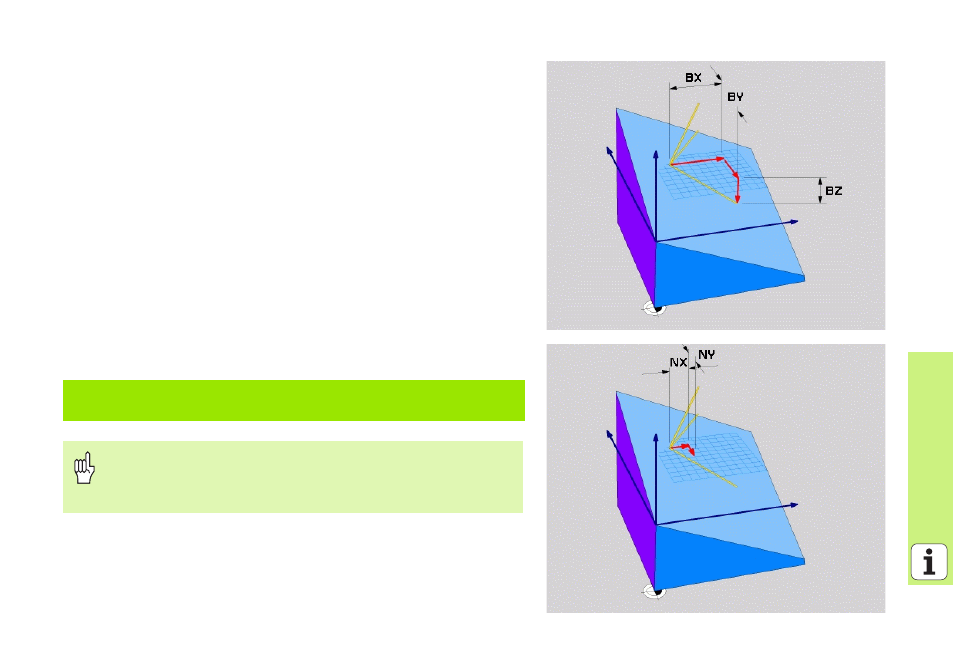

Definición del vector (PLANE VECTOR)
8 Seleccionar FUNCIONES TNC ESPECIALES
8 Seleccionar INCLINAR PLANO DE MECAN. PLANE VECTOR
8 ¿Componente X del vector base? : componente X BX del vector base
B (ver figura superior derecha)
8 ¿Componente Y del vector base? : componente Y BY del vector base
B (ver figura superior derecha)
8 ¿Componente Z del vector base? : componente Z BZ del vector base
B (ver figura superior derecha)
8 ¿Componente X del vector normal? : componente X NX del vector
normal N (ver figura del centro a la derecha)
8 ¿Componente Y del vector normal? : componente Y NY del vector
normal N (ver figura del centro a la derecha)
8 ¿Componente Z del vector normal? : componente Z NZ del vector
normal N
8 Continuar con las propiedades de la posición (véase "Inclinación
automática (MOVE/STAY/TURN)" en pág.110)
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 MOVE DIST10 F500
Antes de la programación deberá tenerse en cuenta
El TNC calcula internamente según los valores introducidos
por Ud., los vectores normales correspondientes.
