Los
ciclos para
la traslación de
co
or
denadas

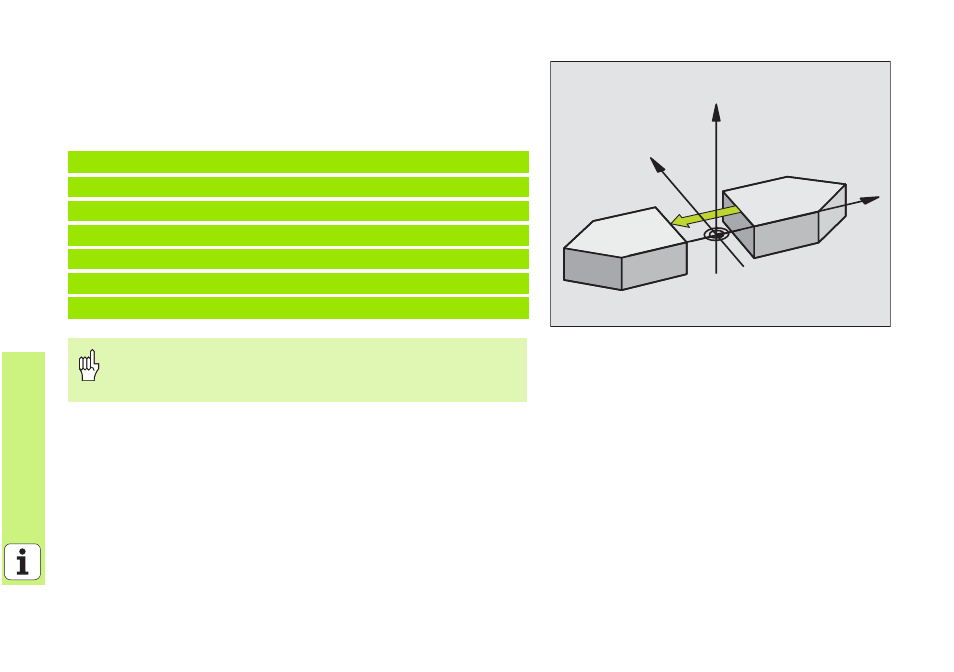

ESPEJO (ciclo 8)
8 CYCL DEF: Seleccionar el ciclo 8 ESPEJO
8 Introducir el eje reflejado: X o Y o bien X e Y
Anular ESPEJO: nuevo definición del ciclo con NO ENT.
15 CALL LBL1
16 CYCL DEF 7.0 CERO PIEZA
17 CYCL DEF 7.1 X+60
18 CYCL DEF 7.2 Y+40
19 CYCL DEF 8.0 ESPEJO
20 CYCL DEF 8.1 Y
21 CALL LBL1
„ ¡El eje de la herramienta no puede reflejarse!
„
¡El ciclo siempre realiza el espejo del contorno original
(este ejemplo está memorizado en el subprograma LBL 1)!
Y
X
Z
