39
Pro
g
ra
mación
lib
re de
co
nt
orn
o
s FK

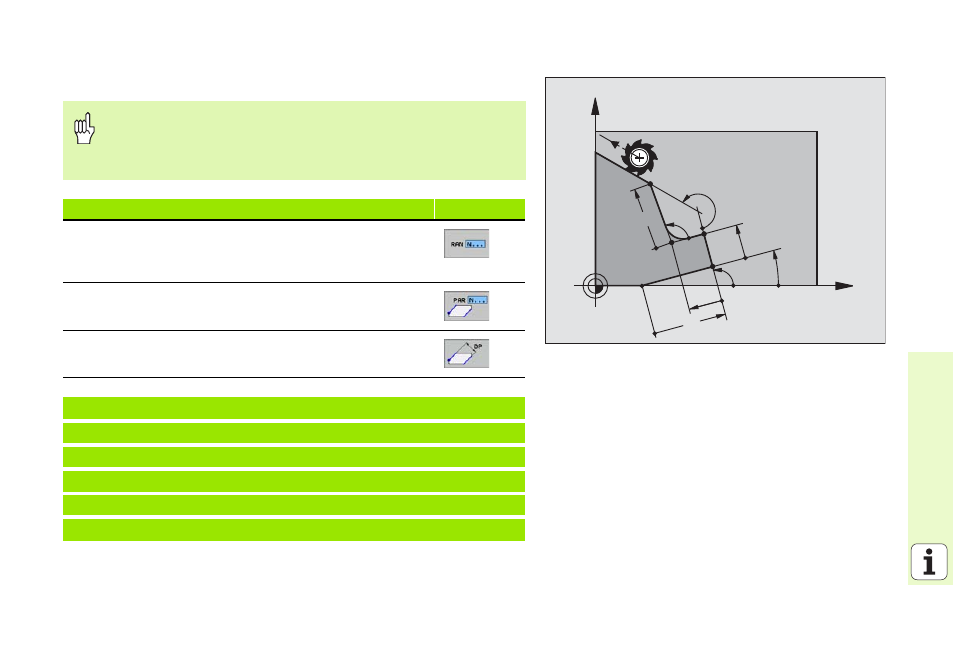

Referencia relativa a una frase N: Dirección y distancia del elemento
del contorno
Las coordenadas con una referencia relativa se programan
siempre en incremental. Adicionalmente se indica el nº de
frase de la trayectoria del contorno al que se desea hacer
referencia.
Datos conocidos Softkeys
El ángulo entre la recta y otro elemento del contorno, o
bien entre la tangente de entrada del arco del círculo y
otro elemento del contorno
Recta paralela a otro elemento del contorno
Distancia de las rectas a la trayectoria paralela del
contorno
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
