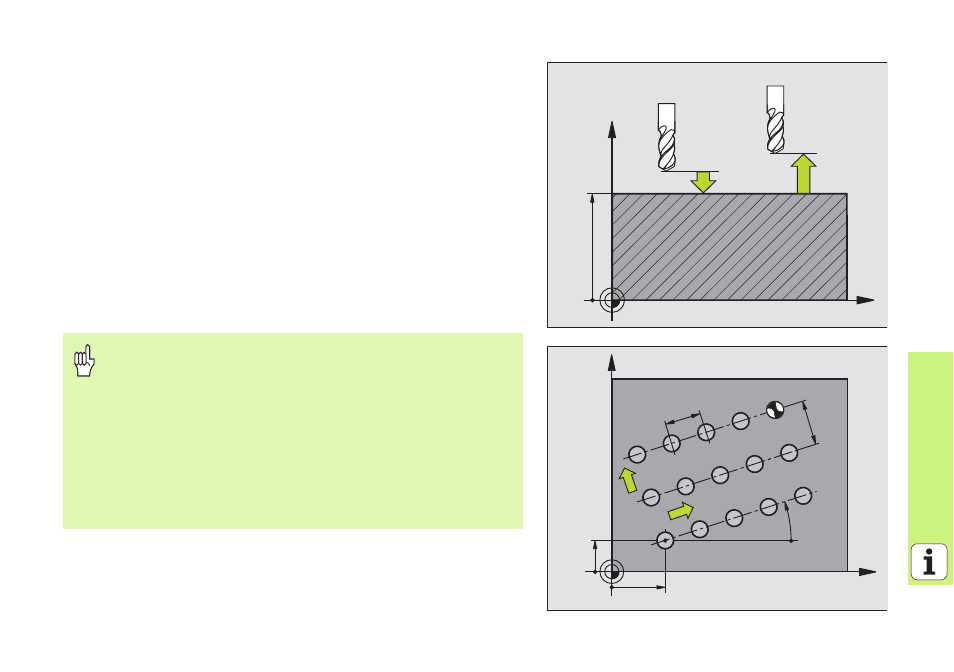

FIGURA DE PUNTOS SOBRE LINEAS (ciclo 221)
8 CYCL DEF: Seleccionar el ciclo 221 FIGURA DE PUNTOS SOBRE LINEAS
8 Punto inicial 1er. eje: Q225
8 Punto inicial 2º eje: Q226
8 Distancia 1er. eje: Q237
8 Distancia 2º eje: Q238
8 Número de columnas: Q242
8 Número de líneas: Q243
8 Ángulo de giro: Q224
8 Distancia de seguridad: Q200
8 Coordenadas Superficie pieza: Q203
8 2. Distancia de seguridad: Q204
8 Desplazamiento a la altura de seguridad: Q301
El TNC posiciona previamente la hta. de forma automática en el eje de la
misma y en el plano de mecanizado.
„ ¡El ciclo 221 FIGURA DE PUNTOS SOBRE LINEAS actua desde
su definición!
„ ¡El ciclo 221 llama automáticamente al último ciclo de
mecanizado definido!
„
Con el ciclo 221 se pueden combinar los siguientes ciclos:
1, 2, 3, 4, 5, 17, 200, 201, 202, 203, 204, 205, 206, 207,
208, 209, 212, 213, 214, 215, 240, 251, 252, 253, 262, 263,
264, 265, 267
„ ¡Distancia de seguridad, coordenadas de la superficie de la
pieza y 2ª distancia de seguridad actuan siempre del ciclo
221!
X
Z
Q200
Q203
Q204
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
