29
Funciones de trayectoria

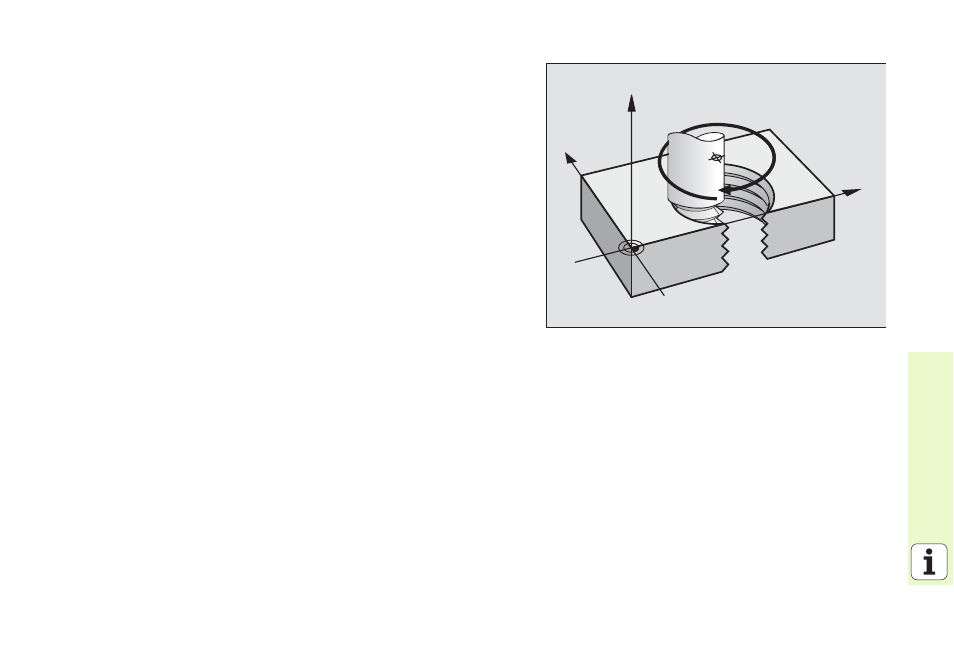

Hélice (sólo en coordenadas polares)
Cálculos (dirección del fresado de abajo hacia arriba)
Número de pasos: n Pasos de rosca + sobrepaso al principio y
al final del roscado
Altura total: h Paso P x nº de pasos n
Escalas polar incr.: IPA Número de pasos n x 360°
Ángulo inicial: PA Angulo inicial del roscado + ángulo de
sobrepaso
Coordenada inicial: Z Paso P x (pasos de rosca + sobrepaso al
principio del roscado)
Y
X
Z
CC
