Ciclos SL

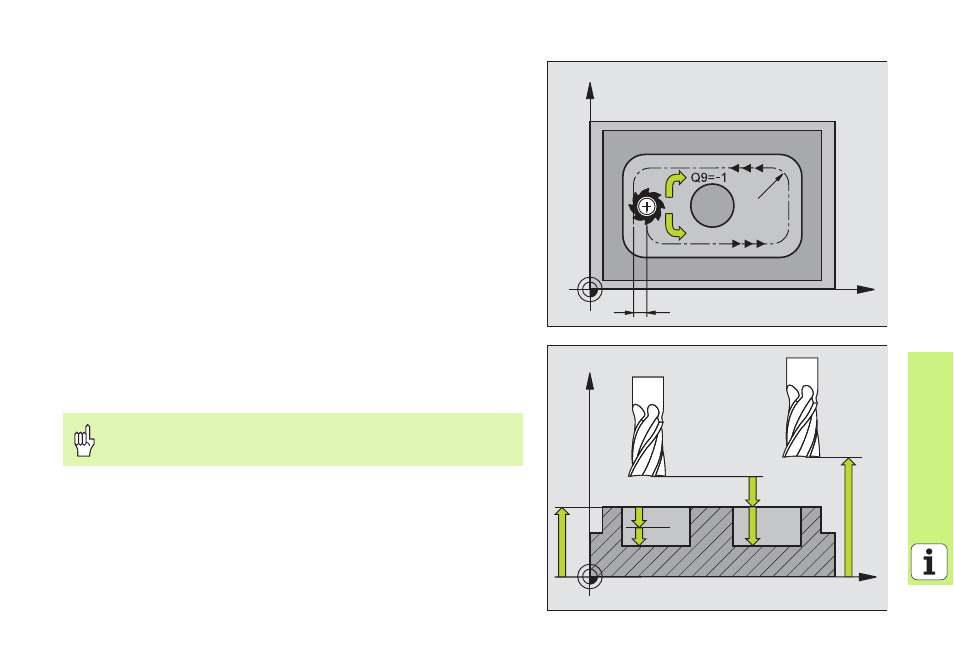

DATOS DEL CONTORNO (ciclo 20)
En el ciclo 20 DATOS DEL CONTORNO se determinan los datos del
mecanizado para los ciclos 21 a 24.
8 CYCL DEF: Seleccionar el ciclo 20 DATOS DEL CONTORNO
8 Profundidad de fresado: Distancia superficie de la pieza - base de la
cajera: Q1
8 Factor de solapamiento de la trayectoria: Q2
8 Sobremedida de acabado lateral: Q3
8 Sobremedida de acabado en profundidad: Q4
8 Coordenadas Superficie pieza: Coordenadas de la superficie de la
pieza referidas al punto cero actual: Q5
8 Distancia de seguridad: Distancia herramienta - superficie pieza: Q6
8 Altura de seguridad: Altura a la que no se puede producir una colisión
con la pieza: Q7
8 Radio de redondeo interior: Radio de redondeo de la trayectoria del
punto central de la herramienta en las esquinas interiores: Q8
8 Sentido de giro: Q9: en sentido horario Q9 = -1, en sentido antihorario
Q9 = +1
¡El ciclo 20 DATOS DEL CONTORNO actúa desde su definición!
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
