28
Funciones de trayectoria

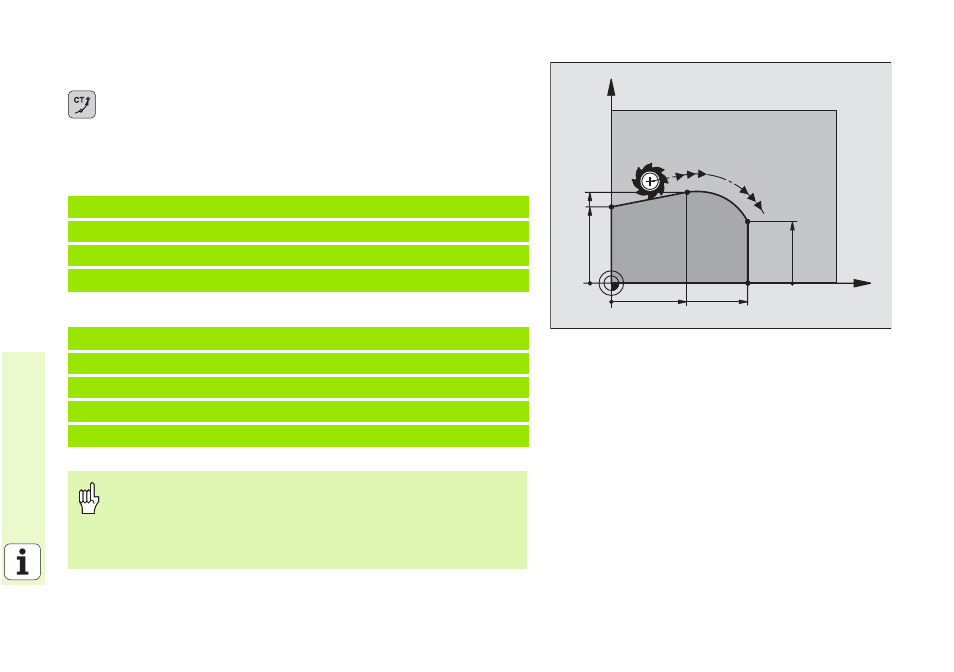

Trayectoria circular tangente CT
8 Coordenadas del punto final del arco de círculo
8 Corrección del radio RR/RL/R0
8 Avance F
8 Función auxiliar M
En coordenadas cartesianas
En coordenadas polares
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
„ ¡El polo CC se determina antes de programar las
coordenadas polares!
„
Programar el polo CC sólo en coordenadas cartesianas.
„ ¡El polo CC está activado hasta que se determine un nuevo
polo CC!
X
Y
25 45
25
30
20
