ACABADO DE CAJERA CIRCULAR (ciclo 214)
8
CYCL DEF: Seleccionar el ciclo 214 ACABADO DE CAJERA CIRCULAR
8
Distancia de seguridad: Q200
8
Profundidad: Distancia entre la superficie de la pieza y la base de la
cajera: Q201
8
Avance al profundizar: Q206
8
Profundidad de pasada: Q202
8
Avance de fresado: Q207
8
Coordenadas Superficie pieza: Q203
8
2. Distancia de seguridad: Q204
8
Centro del 1er. eje: Q216
8
Centro del 2º eje: Q217
8
Diámetro del bloque: Q222
8
Diámetro de la pieza acabada: Q223

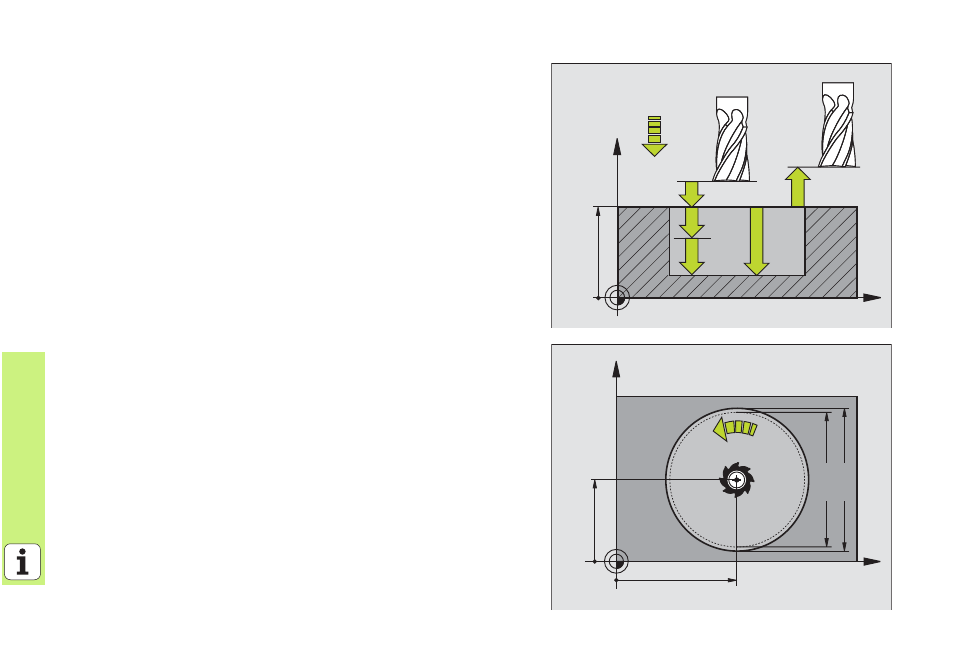

El TNC posiciona automáticamente la hta. en el eje de la misma y en el
plano de mecanizado. Cuando la profundidad de pasada es mayor o igual
a la profundidad la herramienta se desplaza en un sólo paso de
mecanizado a la profundidad total.
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q222
Q217
Q216
Q207
Q223
