Cajeras, islas y ranuras
FRESADO DE RANURAS (ciclo 253)
8
CYCL DEF: Seleccionar el ciclo 253 FRESADO DE RANURA
8
Tipo de mecanizado (0/1/2): Q215
8
1. Longitud 1er. lado: Q218
8
2. Longitud 1er. lado: Q219
8
Sobremedida de acabado lateral: Q368
8
Ángulo de giro al que se gira toda la ranura: Q374
8
Posición de la ranura (0/1/2/3/4): Q367
8
Avance de fresado: Q207
8
Tipo de fresado: Q351 Marcha sincronizada: +1, a contramarcha: -1
8
Profundidad: Distancia entre la superficie de la pieza y la base de la
ranura: Q201
8
Profundidad de pasada: Q202
8
Sobremedida de acabado en profundidad: Q369
8
Avance al profundizar: Q206
8
Pado de acabado: Q338
8
Distancia de seguridad: Q200
8
Coordenadas Superficie pieza: Q203
8
2. Distancia de seguridad: Q204
8
Estrategia de profundización: Q366 0 = profundización vertical, 1 =
profundización pendular
8
Avance de acabado: Q385

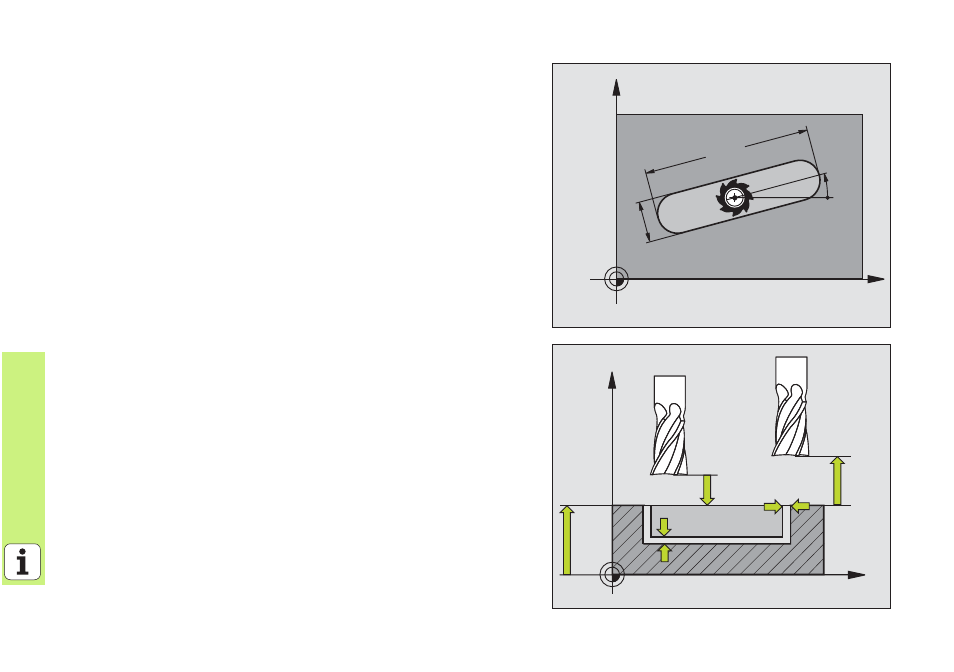

X
Y
Q21
9
Q218
Q224
X
Z
Q200
Q204
Q203
Q369
Q368
