Funciones de trayectoria

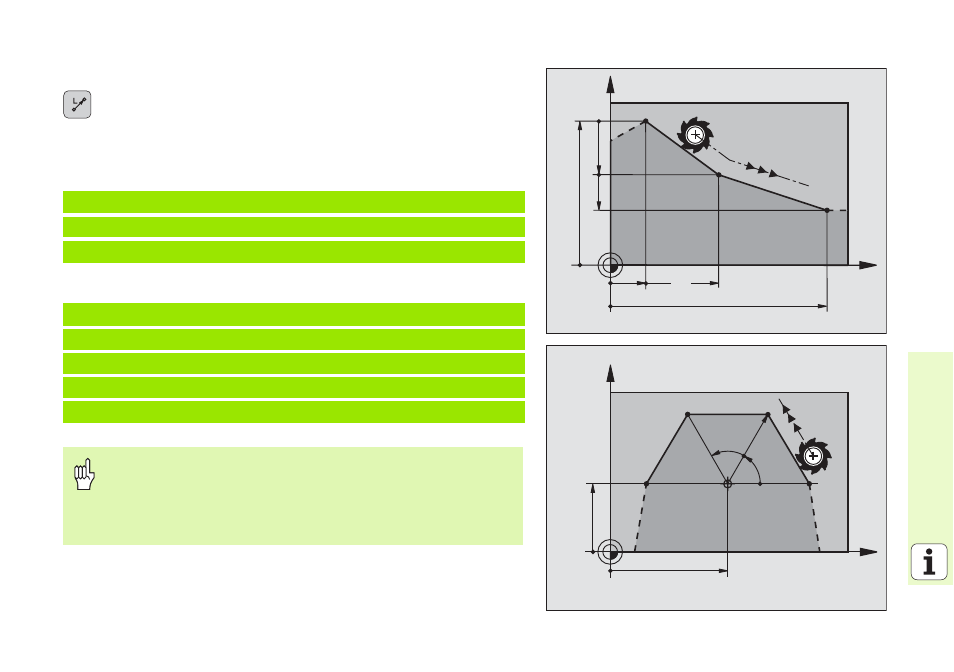

Recta L
8 Coordenadas del punto final de la recta
8 Corrección de radio RR/RL/R0
8 Avance F
8 Función auxiliar M
En coordenadas cartesianas
En coordenadas polares
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
„ ¡El polo CC se determina antes de programar las
coordenadas polares!
„
Programar el polo CC sólo en coordenadas cartesianas.
„ ¡El polo CC está activado hasta que se determine un nuevo
polo CC!
X
Y
60
15
40
10
10
20
X
Y
45
25
60°
60°
30
CC
