56
Cicl
os para la
elaboración de
taladrados y
roscas

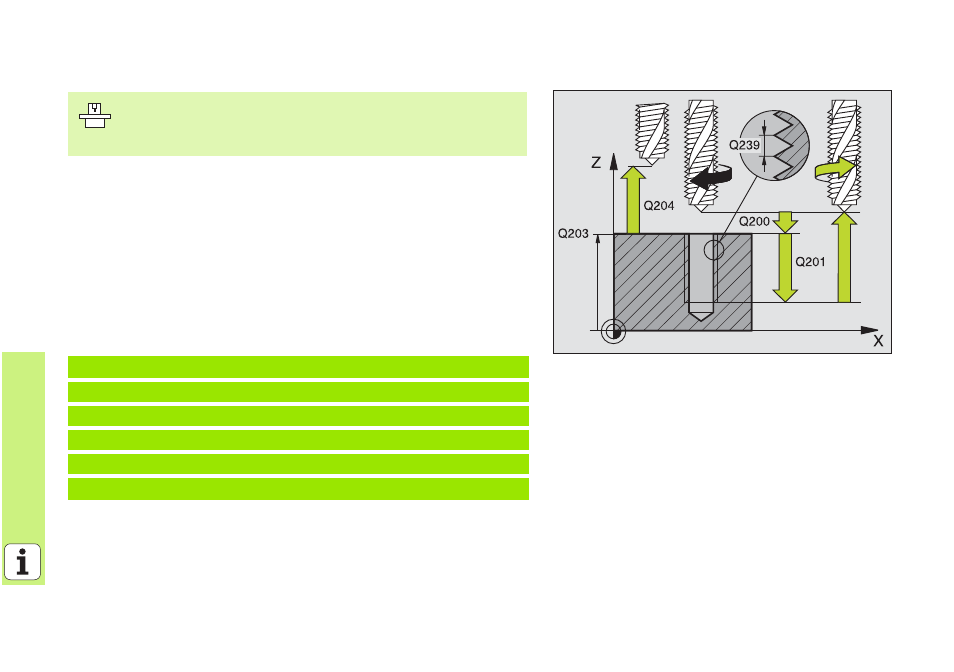

ROSCADO RIGIDO GS NUEVO (ciclo 207) sin macho
8 CYCL DEF: Seleccionar el ciclo 207 ROSCADO RIGIDO GS NUEVO
8 Distancia de seguridad: Q200
8 Profundidad de taladro: Longitud de la rosca = distancia entre la
superficie de la pieza y el final de la rosca: Q201
8 Paso de rosca: Q239
El signo determina si el roscado es a derechas o a izquierdas:
Rosca a derechas: +
Rosca a izquierdas: -
8 Coordenadas Superficie pieza: Q203
8 2. Distancia de seguridad: Q204
„
¡El constructor tiene que preparar la máquina y el TNC para
poder utilizar el roscado rígido!
„ ¡El mecanizado se realiza con el cabezal controlado!
26 CYCL DEF 207 ROSCADO RIGIDO GS NUEVO
Q200=2 ;DIST.-SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCADO
Q203=+25 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
