Ciclos SL

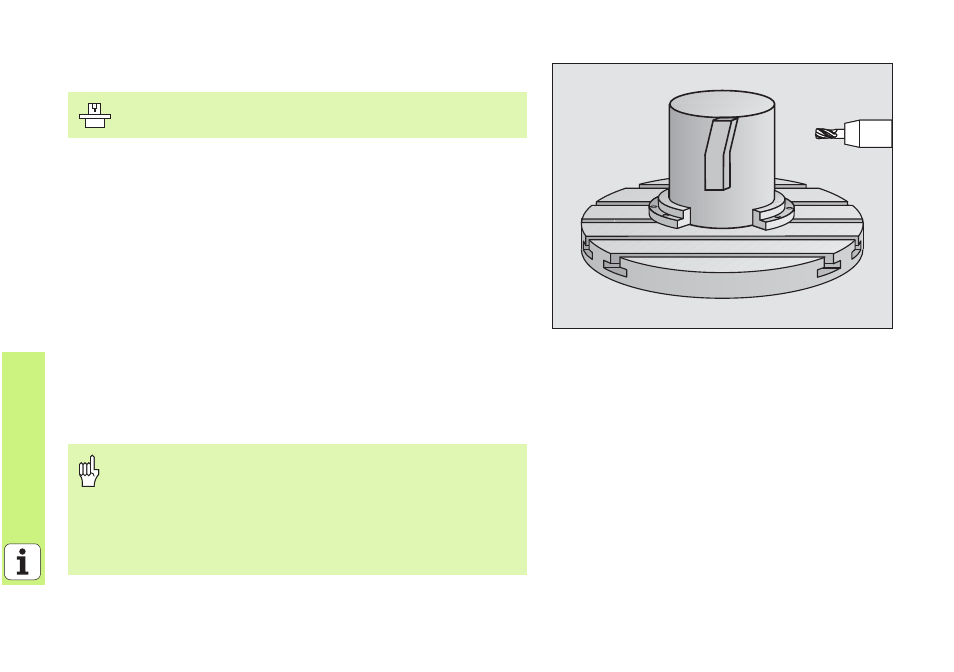

SUPERFICIE CILINDRICA (ciclo 39, opción de software 1)
Con el ciclo 39 SUPERFICIE CILINDRICA FRESADO DE CONTORNO se puede
realizar en un cilindro, el desarrollo de un contorno abierto.
8
Definir el contorno en un subprograma y determinarlo a través del ciclo
14 CONTORNO
8
CYCL DEF: Seleccionar el ciclo 39 SUPERFICIE CILINDRICA FRESADO
DEL CONTORNO
8
Profundidad de fresado: Q1
8
Sobremedida de acabado lateral: Q3
8
Distancia de seguridad: Q6 Distancia entre la herramienta y la
superficie cilíndrica
8
Profundidad de pasada: Q10
8
Avance al profundizar: Q11
8
Avance de fresado: Q12
8
Radio del cilindro: Q16. Radio del cilindro
8
Tipo de cota: Q17 Grado = 0, mm/pulg = 1
¡El constructor prepara la máquina y el TNC para el ciclo 39
SUPERFICIE CILINDRICA FRESADO DE CONTORNO
!
¡La pieza debe ajustarse y centrarse!
¡El eje de la herramienta debe estar perpendicular al eje de
la mesa giratoria!
¡El ciclo 14 CONTORNO sólo puede contener un número de
label!
¡El subprograma puede contener aprox. 2048 tramos
rectos!
