90
Los
ciclos para
la traslación de
co
or
denadas

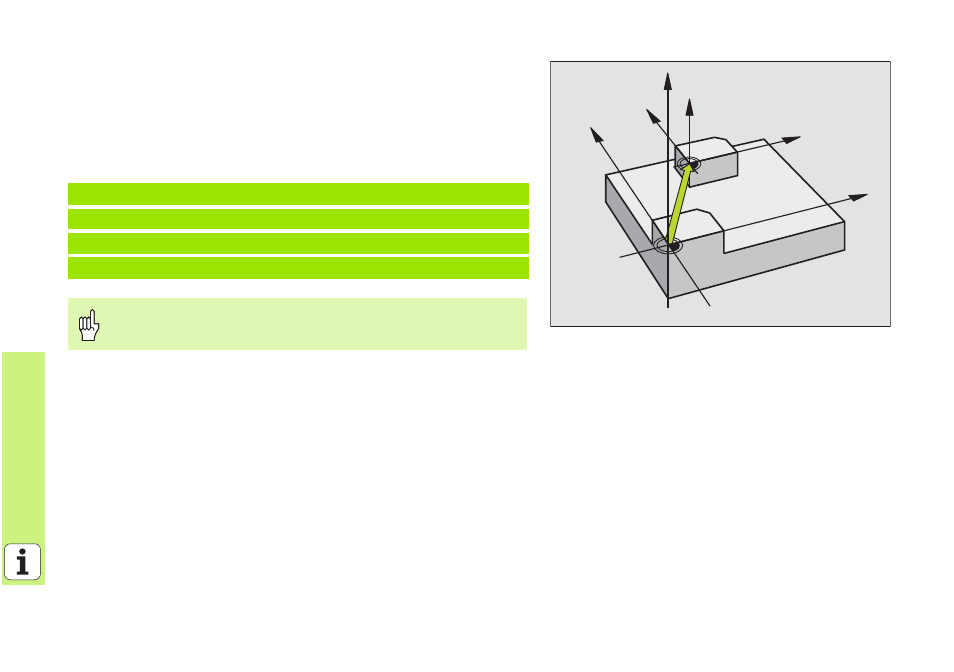

DESPLAZAMIENTO DEL CERO PIEZA (ciclo 7)
8 CYCL DEF: Seleccionar el ciclo 7 DESPLAZAMIENTO CERO PIEZA
8 Introducir las coordenadas del nuevo punto cero o el número del
punto cero de la tabla
Anular el desplazamiento del punto cero: nueva definición del ciclo con
valores de introducción 0.
13 CYCL DEF 7.0 CERO PIEZA
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
¡Realizar el desplazamiento del cero pieza antes de cualquier
otra traslación de coordenadas!
Z
Z
X
X
Y
Y
