Nociones básicas

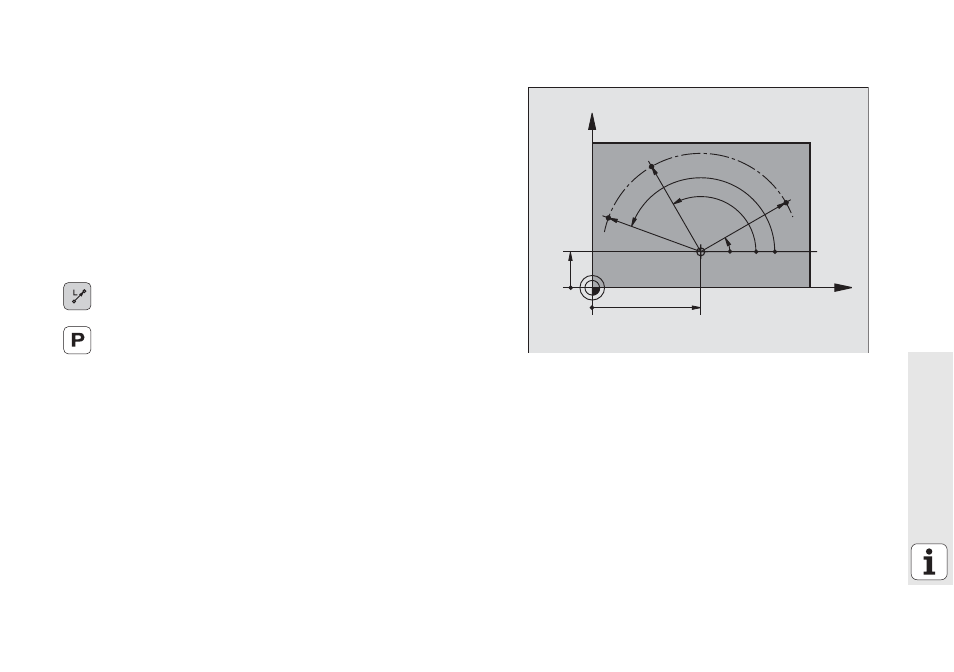

Coordenadas polares
La indicación de medidas en coordenas polares se refiere al polo CC. Una
posición en el plano de trabajo se determina mediante:
„ Radio en coordenadas polares PR = distancia de la posición al polo CC
„ Ángulo en coordenadas polares PA = ángulo entre el eje de referencia
angular y la recta CC - PR
Indicación de cotas incrementales
La indicación de cotas incrementales en coordenadas polares se refiere
siempre a la última posición programada.
Programación de coordenadas polares
8 Seleccionar la trayectoria
8 Pulsar la tecla P
8 Contestar las preguntas de diálogo
X
Y
0°
30
10
CC
PR
PA
1
PA
2
PR
PR
PA
3
