HEIDENHAIN iTNC 530

425

1

1

.1 Gráficos

Resumen: Vistas

En los modos de funcionamiento de Ejecución del pgm y en
Test del programa el TNC muestra las siguientes softkeys:

Limitaciones durante la ejecución del programa

Cuando el procesador del TNC esté saturado por cálculos muy
complicados o por superficies de mecanizado muy grandes, el
mecanizado no se puede simular gráficamente de forma simultánea.
Ejemplo: Planeado de la pieza con una herramienta grande. El TNC no
continua con el gráfico y emite el texto ERROR en la ventana del gráfico.
Sin embargo se sigue ejecutando el mecanizado.

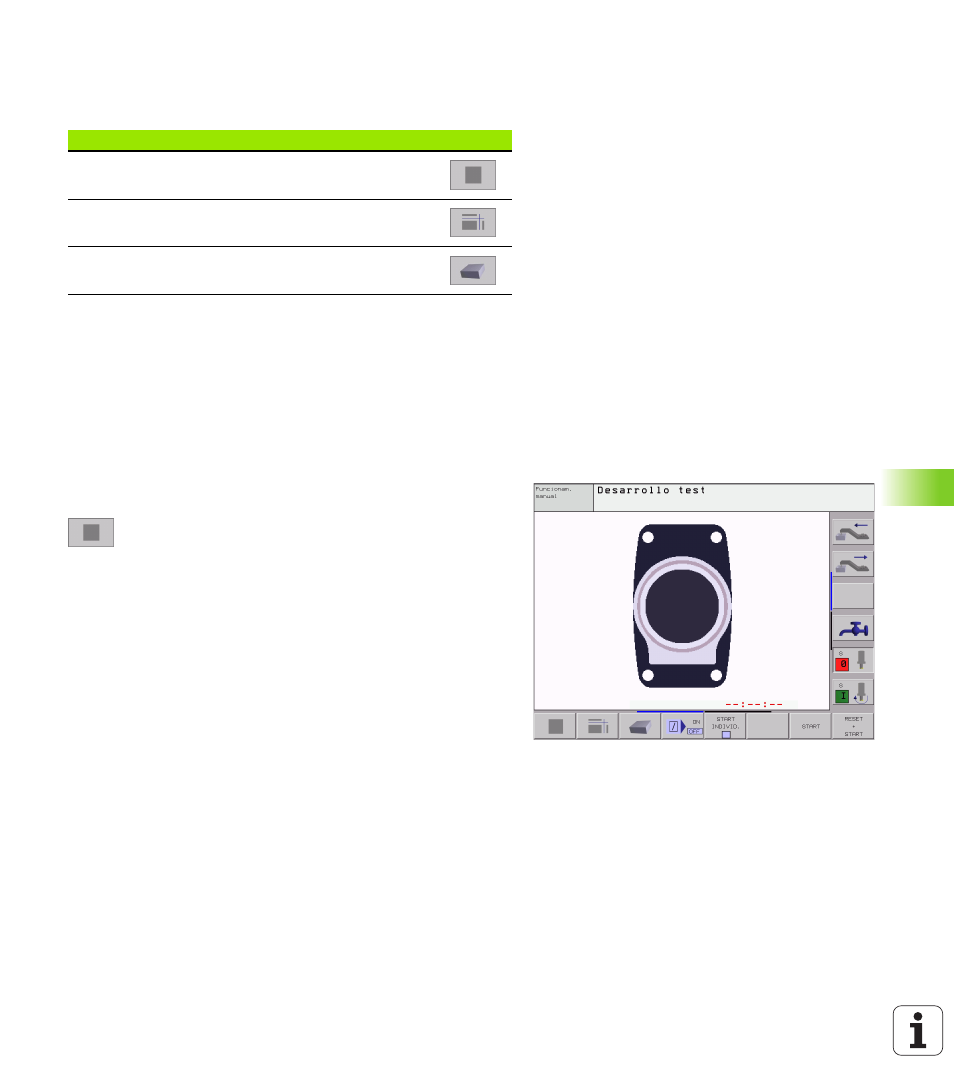

Vista en planta

Esta simulación gráfica es la más rápida.

U

U

U

U

Seleccionar con la softkey la vista en planta

U

U

U

U

Para la representación de profundidad de esta gráfica

es válido:

"Cuanto más profundo, más oscuro"

Visualización

Softkey

Vista en planta

Representación en tres planos

Representación 3D
