HEIDENHAIN iTNC 530 (340 420) Manual del usuario
Página 289
HEIDENHAIN iTNC 530
263
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

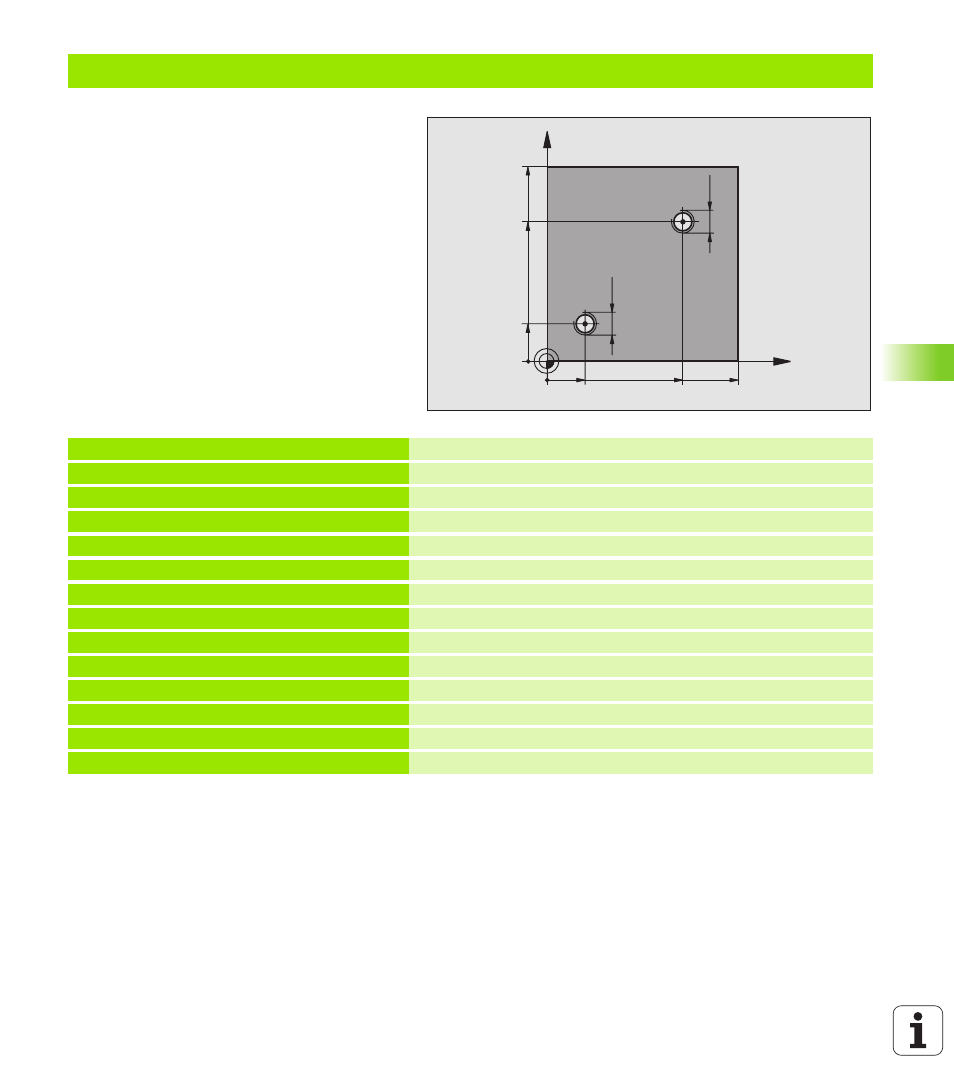

Ejemplo: Ciclos de taladrado
Desarrollo del programa
n
Programación del ciclo de taladrado en el
programa principal
n
Programación del mecanizado en el
subprograma, véase “Subprogramas” en pág.
365
0 BEGIN PGM C18 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definición del bloque
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
Definición de la herramienta
4 TOOL CALL 1 Z S100
Llamada a la herramienta
5 L Z+250 R0 FMAX
Retirar la herramienta
6 CYCL DEF 18,0 CORTE DE ROSCA
Definición del ciclo Roscado a cuchilla
7 CYCL DEF 18,1 PROFUNDIDAD +30
8 CYCL DEF 18.2 PASO +1.75
9 L X+20 Y+20 R0 FMAX
Llegada al 1er. taladro
10 CALL LBL 1
Llamada al subprograma 1
11 L X+70 Y+70 R0 FMAX
Llegada al 2º taladro
12 CALL LBL 1
Llamada al subprograma 1
13 L Z+250 R0 FMAX M2
Retirar la herramienta, final del programa principal
X
Y
20
20
100
100
70
70
M12
M12
