HEIDENHAIN iTNC 530 325
8.7 Ciclos SL con fór
m
ula de cont
or
no
Introducir la fórmula del contorno
Mediante softkeys es posible unir contornos distintos en una fórmula
matemática:
U U U U Selección de parámetros Q: Pulsar la tecla Q (situada en el campo
para la introducción de valores numéricos, a la derecha). La carátula
de softkeys indica las funciones de los parámetros Q.
U U U U Seleccionar la función para la introducción de la fórmula del
contorno: Pulsar la softkey FÓRMULA DE CONTORNO El TNC
muestra los siguientes softkeys:
Contornos superpuestos
El TNC tiene en cuenta fundamentalmente un contorno programado
como cajera. Con las funciones de la fórmula del contorno es posible
transformar un contorno en una isla
Las cajeras e islas se pueden superponer a un nuevo contorno. De
esta forma una superficie de cajera se puede ampliar mediante una
cajera superpuesta o reducir mediante una isla.
Subprogramas: Cajeras superpuestas
Se superponen las cajeras A y B.
El TNC calcula los puntos de intersección S1 y S2, de forma que no hay
que programarlos.
Las cajeras se han programado como círculos completos.

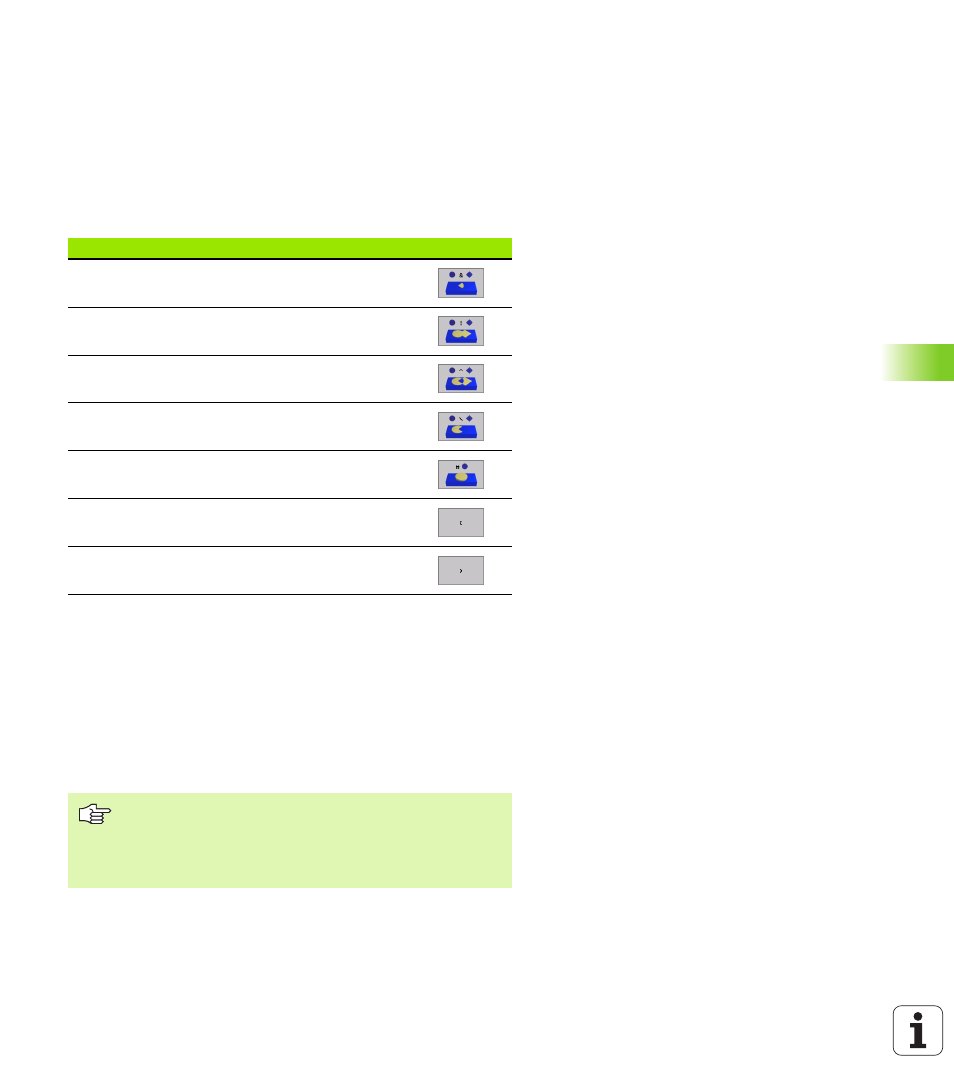

Función de relación Softkey
intersección con
z.B. QC10 = QC1 & QC5
unión con
z.B. QC25 = QC7 | QC18
unión, sin intersección
z.B. QC12 = QC5 ^ QC25
intersección con complemento de
z.B. QC25 = QC1 \ QC2
complemento de un área del contorno
z.B. Q12 = #Q11
se abre paréntesis
z.B. QC12 = QC1 * (QC2 + QC3)
se cierra paréntesis
z.B. QC12 = QC1 * (QC2 + QC3)
Los siguientes ejemplos de programación son programas
de descripción del contorno, los cuales se definen en un
programa de definición del contorno. El programa de
defición del contorno se llama a través de la función SEL
CONTOUR
en el mismo programa principal.
