124
5 Programación: Herramientas
5.5 T
rabajar con tablas de dat
o
s de cor
te

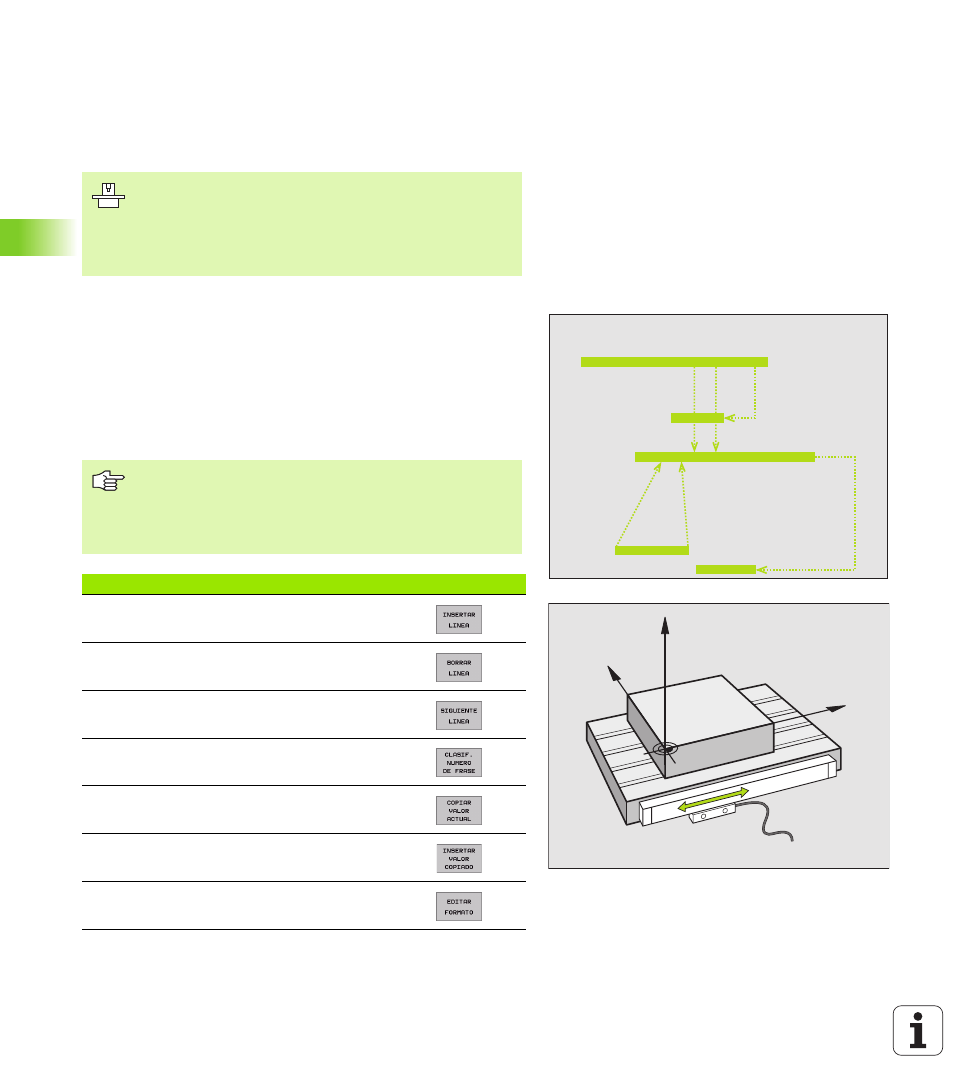

5.5 Trabajar con tablas de datos de
corte
Nota
Posibles aplicaciones
Mediante las tablas de datos de corte en las cuales se determina
cualquier combinación del material de la pieza y de la hta., el TNC
puede calcular de la velocidad media V
C
y el avance del diente f
Z
las
revoluciones S del cabezal y el avance F en la trayectoria. Para poder
realizar el cálculo, hay que determinar en el programa el material de la
pieza y en una tabla de herramientas las distintas características
específicas de la herramienta.
El constructor de la máquina prepara el TNC para trabajar
con tablas de datos de corte.
Es probable que su máquina no disponga de todos los
ciclos y funciones que se describen aquí. Rogamos
consulten el manual de su máquina.
Antes de que el TNC calcule los datos de corte
automáticamente, deberá estar activada la tabla de
herramientas en el funcionamiento Test del programa
(estado S), de forma que el TNC pueda obtener los datos
específicos de la herramienta.
Funciones de edición p. tablas de datos de corte
Softkey
Añadir una línea
Borrar una línea
Seleccionar el principio de la sig. línea
Buscar una tabla
Copiar el campo destacado (2ª línea de softkeys)
Añadir el campo copiado (2ª línea de softkeys)
Editar el formato de tablas (2ª línea de softkeys)
DATEI: TOOL.T
MM
T
R
CUT.
TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5
4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
0 BEGIN PGM xxx.H MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 Z X+100 Y+100 Z+0
3 WMAT "ST65"
4 ...
5 TOOL CALL 2 Z S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
Y
X
Z
