302 8 Programación: Ciclos
8.6 Ciclos SL

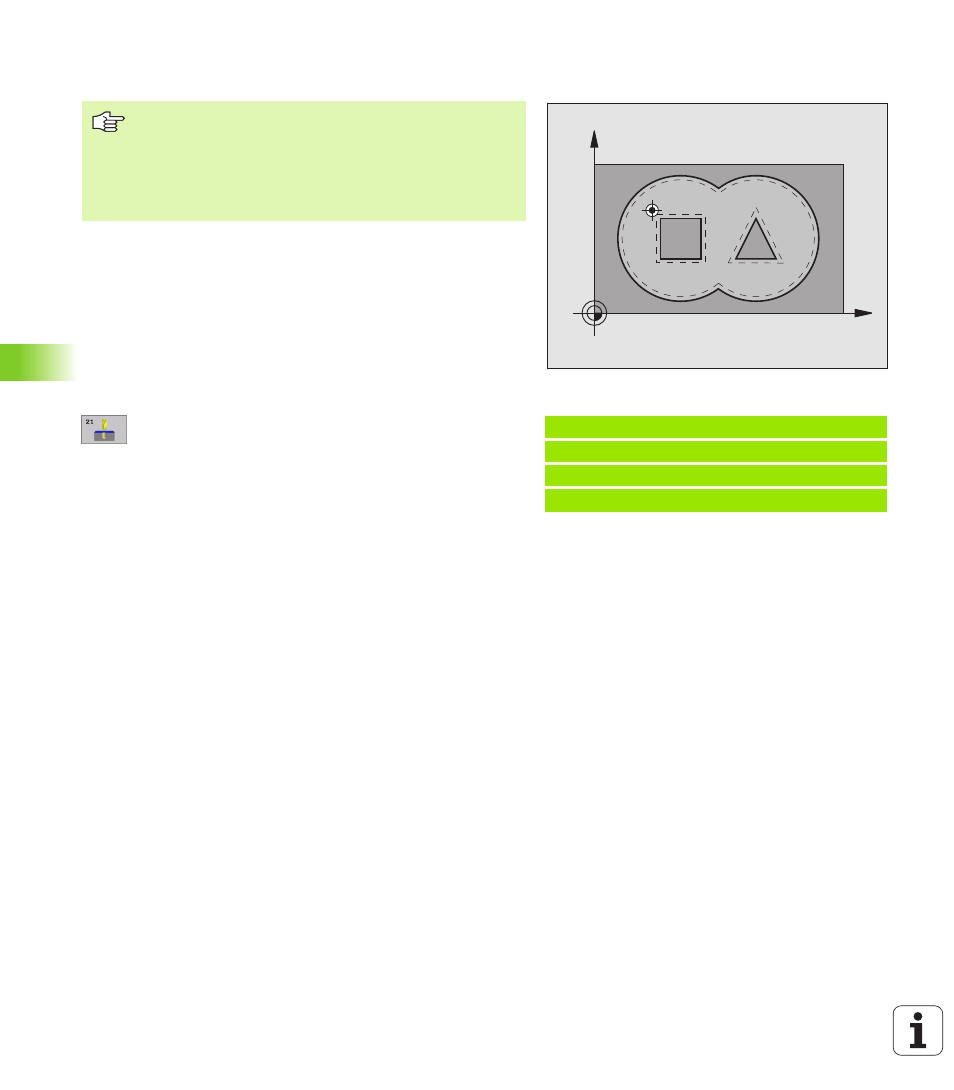

PRETALADRADO (ciclo 21)
Desarrollo del ciclo
Como el ciclo 1 de Taladrado Profundo, véase “Ciclos para taladrado,
roscado y fresado de rosca” en pág. 216.
Aplicación
En el ciclo 21 PRETALADRADO, se tiene en cuenta para los puntos de
profundización la sobremedida de acabado lateral y la sobremedida de
acabado en profundidad, así como el radio de la hta. de desbaste. Los
puntos de profundización son además también puntos de partida para
el desbaste.
U U U U Profundidad de paso Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza (signo "-" cuando la dirección de mecanizado es
negativa)
U U U U Avance al profundizar Q11: Avance al profundizar en
mm/min
U U U U Número de hta. de desbaste Q13: Número de la hta.
de desbaste
Ejemplo: Frases NC
58 CYCL DEF 21,0 PRETALADRADO
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q13=1 ;HERRAMIENTA DE DESBASTE
X
Y
En una frase TOOL CALL, el TNC no tiene en cuenta el
valor delta programado DR para el cálculo de los puntos de
profundización.
En lugares estrechos el TNC no puede pretaladrar con una
herramienta que sea mayor que la herramienta de
desbaste.
