106 5 Programación: Herramientas
5.2 D
a
to
s de la her
ramienta
Tabla de htas.: Datos de la hta. para el cálculo automático de
revoluciones / avance
Tabla de herramientas: datos de la herramienta para los
palpadores 3D digitales (sólo cuando el bit 1 de MP7411 = 1, véase
también el modo de empleo de los ciclos de palpación)

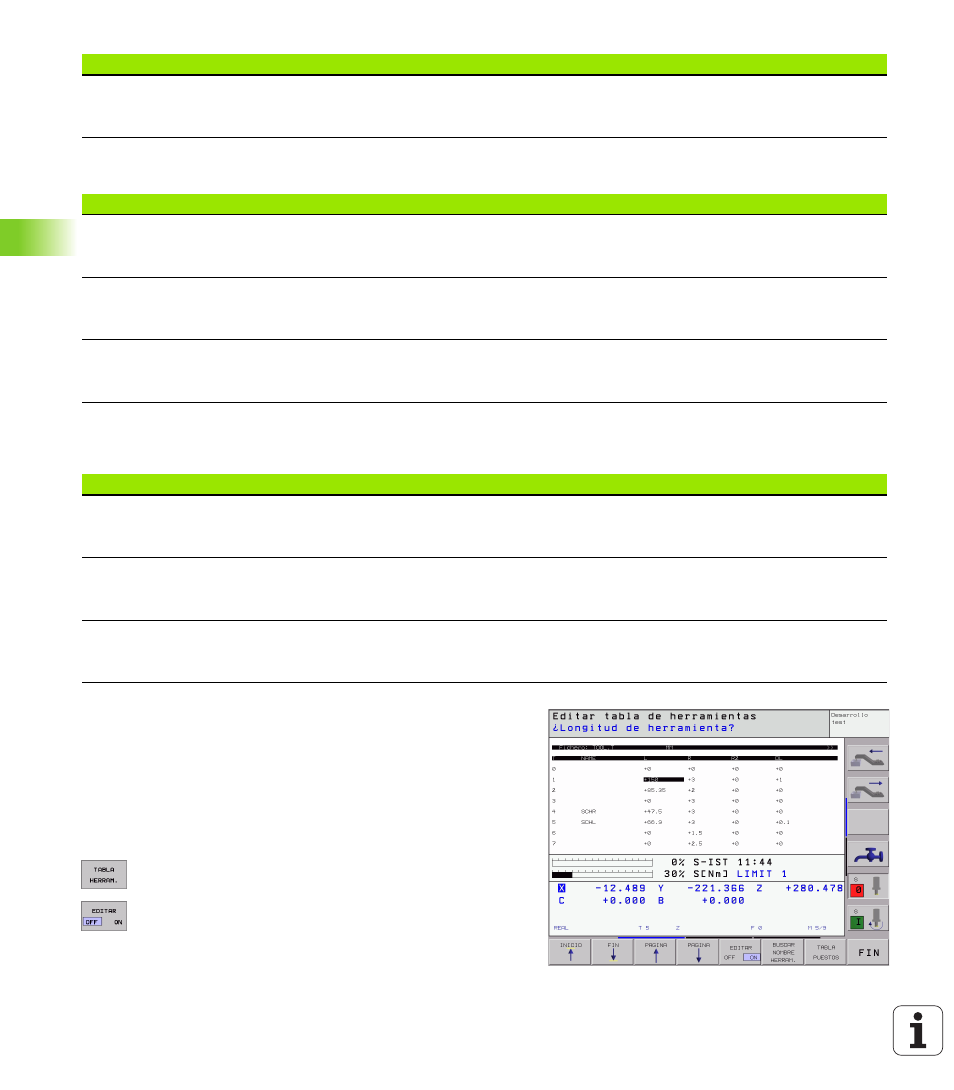

Editar las tablas de herramientas
La tabla de htas. válida para la ejecución del programa se llama
TOOL.T. TOOL.T debe estar memorizada en el directorio TNC:\ y sólo
puede ser editada en un modo de funcionamiento de Máquina. A las
tablas de herramientas para memorizar o aplicar en el test del
programa se les asigna otro nombre cualquiera y la extensión .T .
Abrir la tabla de herramientas TOOL.T:
U U U U Seleccionar cualquier modo de funcionamiento de "Máquina"
U U U U Seleccionar la tabla de htas.: Pulsar la softkey TABLA
HTAS.
U U U U Fijar la softkey EDITAR en "ON"
RBREAK Desvío admisible del radio R de la herramienta para llegar a la rotura.
Si se sobrepasa el valor introducido, el TNC bloquea la herramienta
(estado L). Campo de introducción: 0 a 0,9999 mm Tolerancia de rotura: Radio ?
Abrev. Introducciones Diálogo
Abrev. Introducciones Diálogo
TIPO Tipo de hta. (MILL=fresa, DRILL=taladro, TAP=macho de roscar):
Softkey SELECCION TIPO (3ª lista de softkeys); El TNC visualiza
una ventana, en la cual se selecciona el tipo de herramienta Tipo de hta.?
TMAT Material de corte de la hta.: Softkey SELECCION MATERIAL
CORTE (3ª lista de softkeys); El TNC visualiza una ventana en la
cual se selecciona el material de corte de la hta. Material de la cuchilla ?
CDT Tabla de los datos de la hta.: Softkey SELECCION CDT (3ª lista de
softkeys); El TNC visualiza una ventana, en la cual se selecciona
la tabla con los datos de corte Nombre de la tabla con los datos
de corte ?
Abrev. Introducciones Diálogo
CAL-OF1 El TNC memoriza en la calibración la desviación del centro en el
eje principal de un palpador 3D, en esta columna, cuando en el
menú se indica un número de hta. Eje principal de la desviación
media del palpador?
CAL-OF2 El TNC memoriza en la calibración la desviación del centro en el
eje transversal de un palpador 3D, en esta columna, cuando en el
menú se indica un número de hta. Eje auxiliar de la desviación
media del palpador?
CAL-ANG Si en el menú de calibración se indica un número de hta., el TNC
memoriza en esta columna durante la calibración, el ángulo del
cabezal con el que se calibró el palpador 3D. Ángulo del cabezal en la
calibración?
