Activación
M91 y M92 actúan sólo en las frases en las que están programadas.
M91 y M92 se activan al inicio de la frase.
Punto de referencia de la pieza
Cuando las coordenadas deban referirse siempre al punto cero de la
máquina, se puede bloquear la fijación del punto de referencia para
uno o varios ejes.
Cuando está bloqueada la fijación del punto de referencia para todos
los ejes, el TNC ya no muestra la softkey FIJAR PTO. REF en el modo
de funcionamiento Manual.

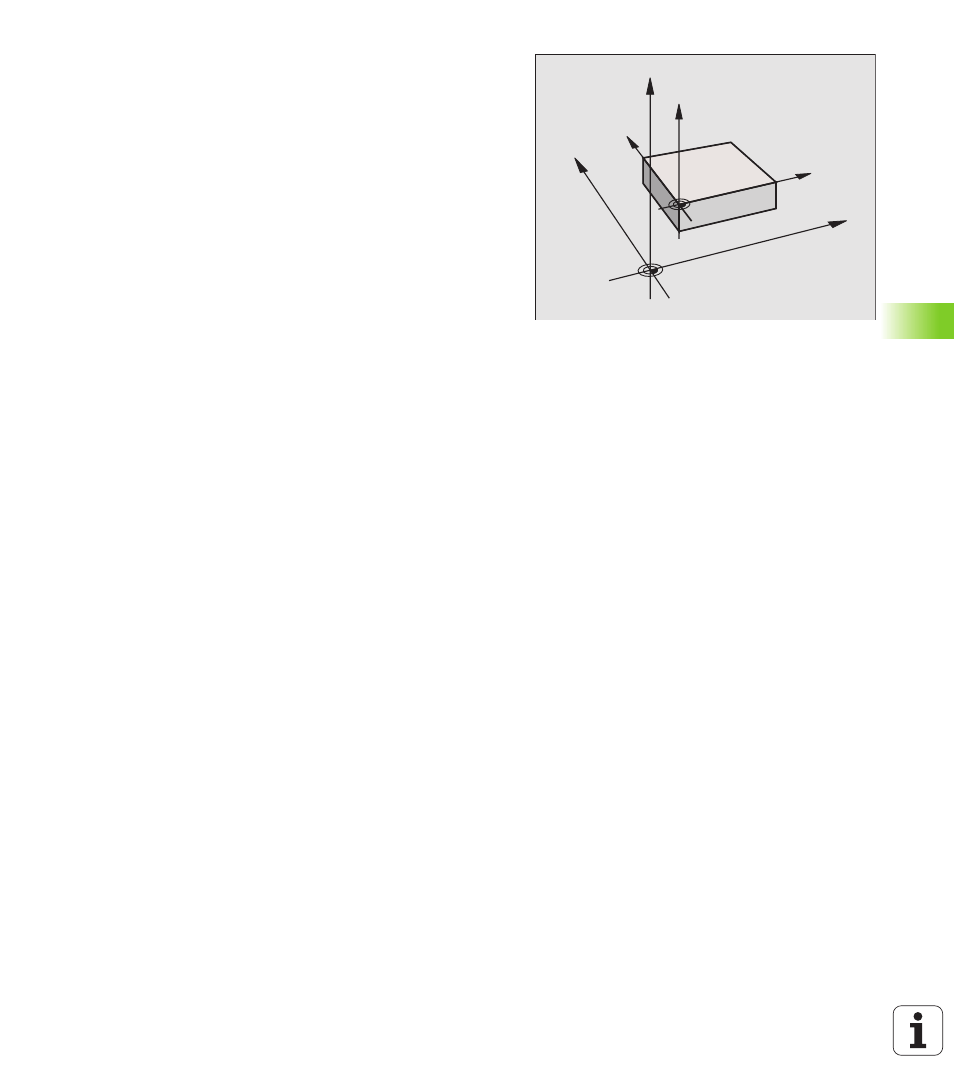

La figura de la derecha indica sistemas de coordenadas con puntos
cero de la máquina y de la pieza.
M91/M92 en el funcionamiento test del pgm
Para poder simular también gráficamente los movimientos M91/M92,
se activa la supervisión del espacio de trabajo visualizando el bloque
de la pieza en relación al punto de referencia fijado, véase
“Representación del bloque en el espacio de trabajo” en pág. 459.
Z
X
Y
Z
Y
X
M
