HEIDENHAIN iTNC 530 327
8.7 Ciclos SL con fór
m
ula de cont
or
no

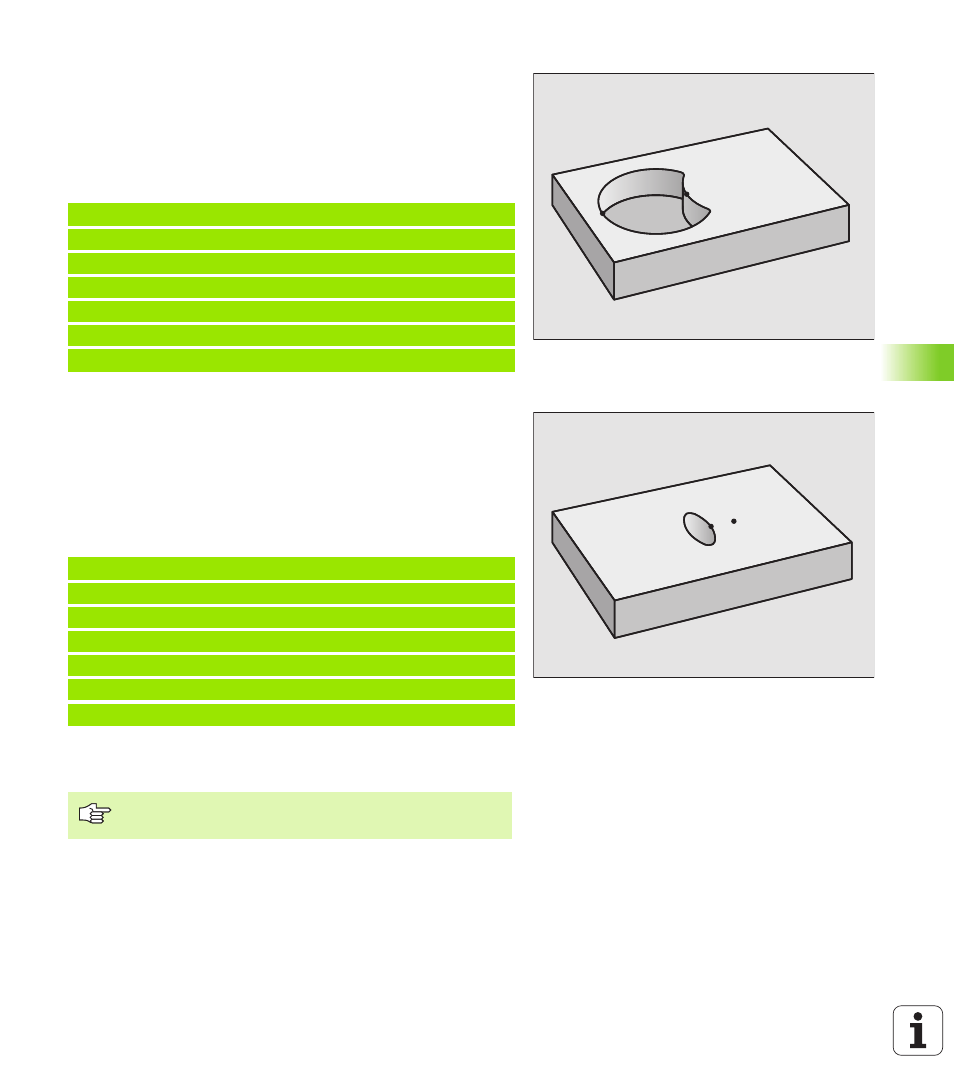

"Resta de" superficies
Se mecanizan la superficie A sin la parte que es común a B:
n
Las superficies A y B deben programarse por separado sin
corrección de radio
n
En la fórmula del contorno la superficie B se separa de la superficie
A con "intersección con complemento de" n
Programa de definición de contorno:
Superficie de la "intersección"
Se mecaniza la parte común de A y B. (Sencillamente las superficies
no comunes permanecen sin mecanizar.)
n Las superficies A y B deben programarse por separado sin
corrección de radio
n En la fórmula de contorno las superficies A y B se calculan con la
función "intersección con"
Programa de definición de contorno:
Ejecutar contorno con los ciclos SL
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “CAJERA_A.H“
53 DECLARE CONTOUR QC2 = “CAJERA_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “CAJERA_A.H“
53 DECLARE CONTOUR QC2 = “CAJERA_B.H“
54 QC10 = QC1 & QC2
55 ...
56 ...
El mecanizado del contorno completo se realiza con los
ciclos SL 20 - 24 (véase “Ciclos SL” en pág.296)
