208 8 Programación: Ciclos
8.1 T
rabajar con ciclos
8.1 Trabajar con ciclos
Los trabajos que se repiten y que comprenden varios pasos de
mecanizado, se memorizan en el TNC como ciclos. También las
traslaciones de coordenadas y algunas funciones especiales están
disponibles como ciclos (véase la tabla en la siguiente página).
Los ciclos de mecanizado con números a partir del 200 emplean
parámetros Q como parámetros de transmisión. Las funciones que
son comunes en los diferentes ciclos, tienen asignado un mismo
número de Q: p.ej. Q200 es siempre la distancia de seguridad, Q202
es siempre la profundidad de pasada, etc.

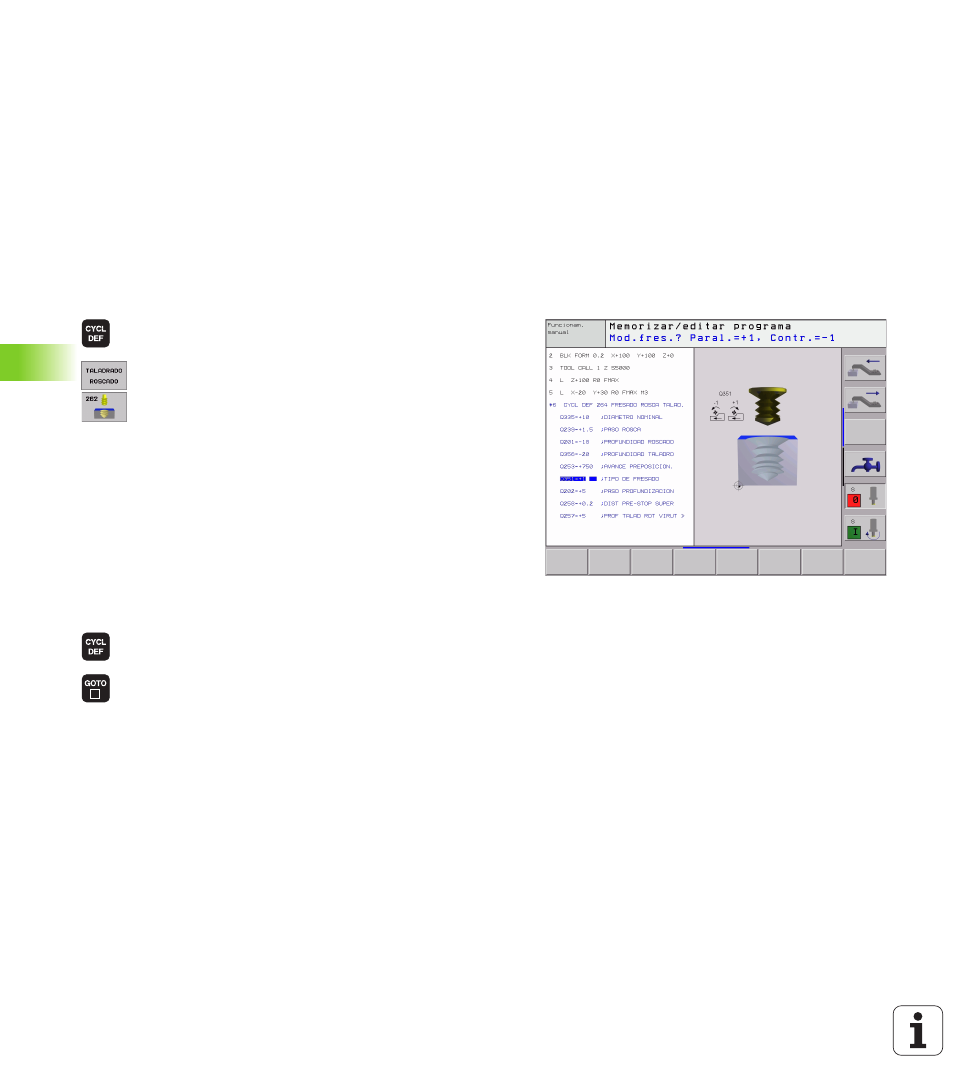

Definir el ciclo mediante softkeys
U U U U La carátula de softkeys muestra los diferentes grupos
de ciclos
U U U U Seleccionar el grupo de ciclos, p.ej. ciclos de taladrado
U U U U Seleccionar un ciclo, por ej. FRESADO DE ROSCA. El
TNC abre un diálogo y pregunta por todos los valores
de introducción; simultáneamente aparece en la
mitad derecha de la pantalla un gráfico en el cual
aparecen los parámetros a introducir en color más
claro
U U U U Introducir todos los parámetros solicitados por el TNC
y finalizar la introducción con la tecla ENT
U U U U El TNC finaliza el diálogo después de haber
introducido todos los datos precisos
Definir el ciclo a través de la función GOTO
U U U U La carátula de softkeys muestra los diferentes grupos
de ciclos
U U U U El TNC visualiza en una ventana un resumen de los
ciclos. Con las teclas cursoras seleccionar el ciclo
deseado o introducir el número del ciclo y confirmar
cada vez con la tecla ENT. El TNC abre entonces el
diálogo del ciclo descrito anteriormente
