HEIDENHAIN iTNC 530 373
9.6 Ejemplos de pr
ogr
a
mación

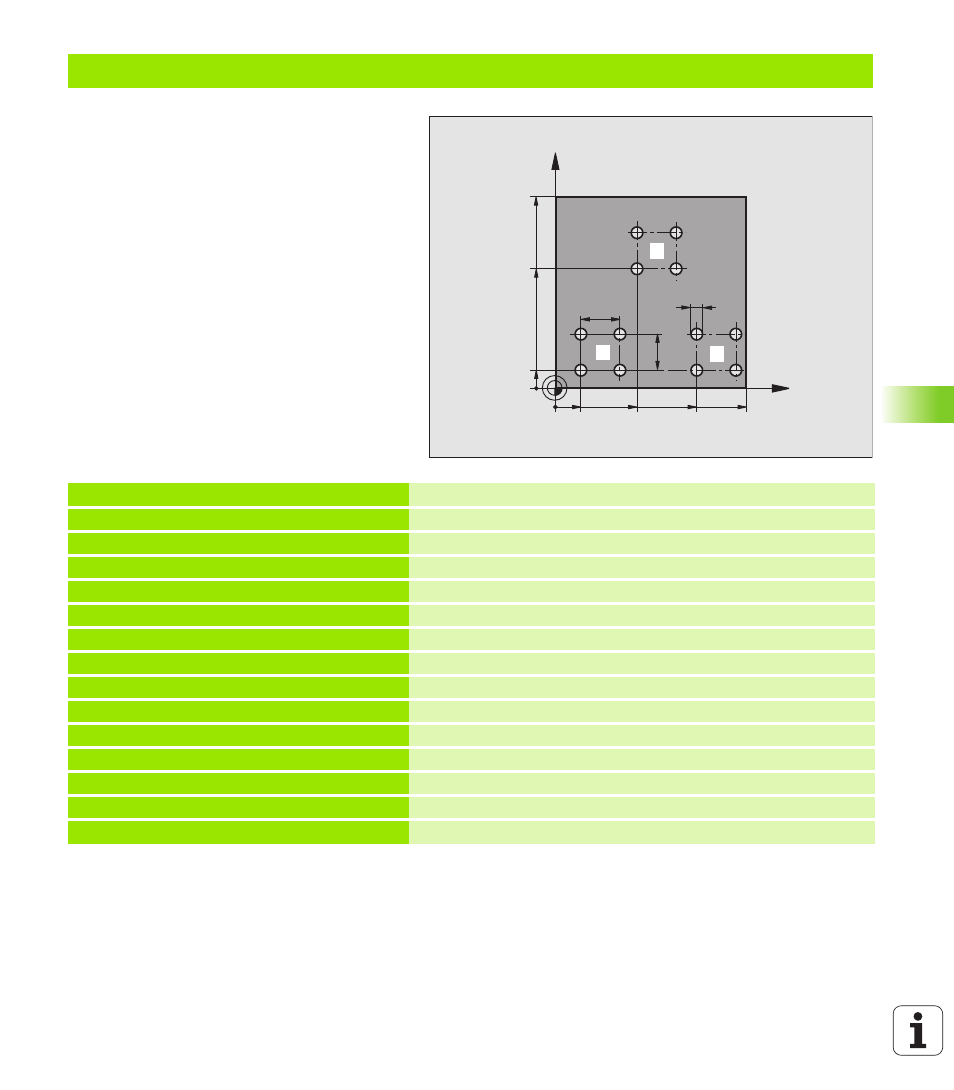

Ejemplo: Grupos de taladros
Desarrollo del programa
n Llegada al grupo de taladros en el programa
principal
n Llamada al grupo de taladros (subprograma 1)
n Programar una sola vez el grupo de taladros en
el subprograma 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5 Definición de la herramienta
4 TOOL CALL 1 Z S5000 Llamada a la herramienta
5 L Z+250 R0 FMAX Retirar la herramienta
6 CYCL DEF 200 TALADRADO Definición del ciclo Taladrado
Q200=2 ;DIST.-SEGURIDAD
Q201=-10 ;PROFUNDIDAD
Q206=250 ;AVANCE AL PROFUNDIZAR F
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADA SUPERFICIE
Q204=10 ;2ª DISTANCIA DE SEGUR.
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
X
Y
15
60
100
100
75
10
45
20
20
5
1 2
1 1 1 3
