HEIDENHAIN iTNC 530
109
5.2 D
a
to
s de la her
ramienta

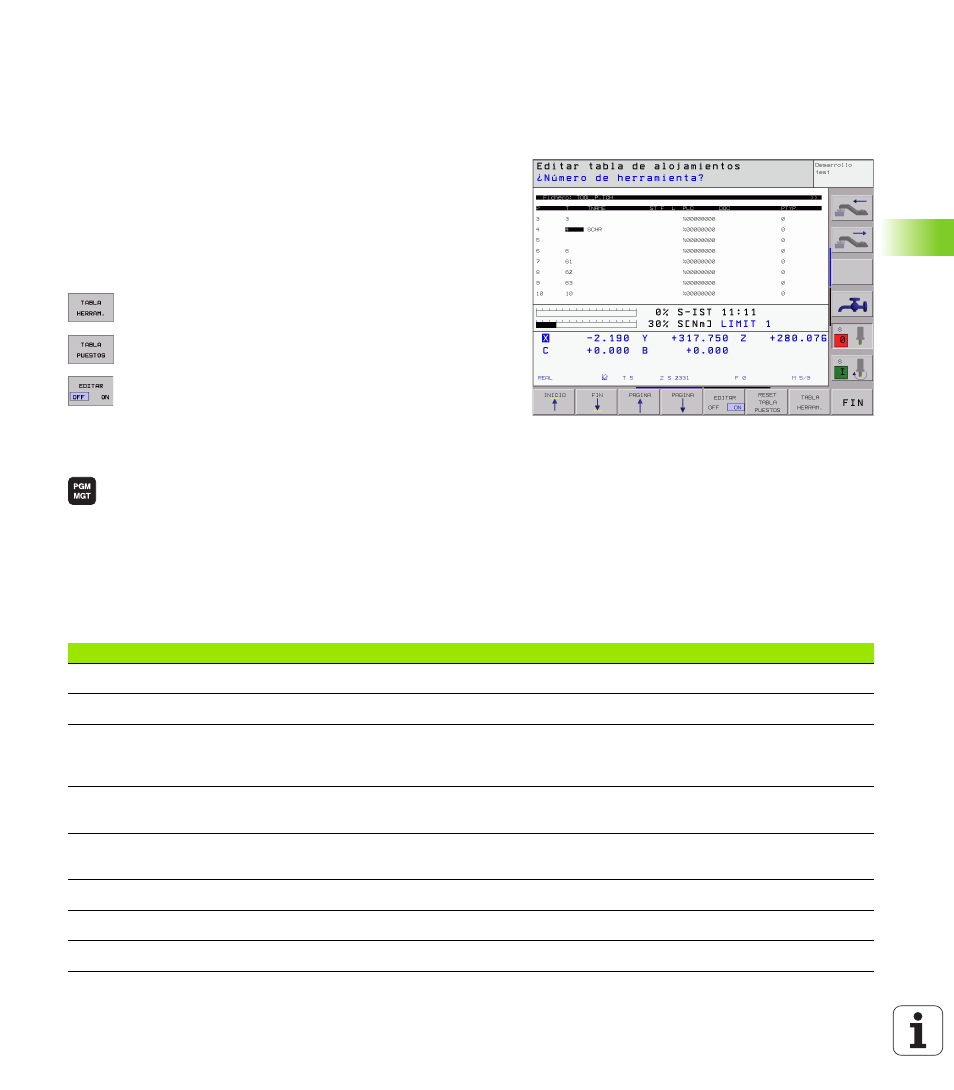

Tabla de posiciones para cambiador de
herramientas
Para el cambio de herramientas automático se necesita la tabla de
posiciones TOOL_P.TCH. El TNC administra varias tablas de posición
con los nombres de archivo deseados. La tabla de posiciones que se
quiere activar para la ejecución del programa, se selecciona en un
modo de funcionamiento de ejecución de programa a través de la
gestión de ficheros (estado M). Para poder gestionar en una tabla de
posiciones varios almacenes (indexar nº de posición), se fijan
MP7621.0 a MP7261.3 distinto de 0.
Edición de una tabla de posiciones en un modo de
funcionamiento de ejecución del programa
U
U
U
U
Seleccionar la tabla de htas.: Pulsar la softkey TABLA
HTAS.
U
U
U
U
Seleccionar la tabla de posiciones: Pulsar la softkey
TABLA POSIC.
U
U
U
U
Fijar la softkey EDITAR en ON
Seleccionar la tabla de posiciones en el modo de funcionamiento
Memorizar/
editar programa
U
U
U
U
Llamada a la gestión de ficheros
U
U
U
U
Visualizar los tipos de ficheros: Pulsar la softkey
SELECC. TIPO
U
U
U
U
Visualizar ficheros del tipo .TCH: Pulsar la softkey TCH
FILES (segunda lista de softkeys)
U
U
U
U
Seleccionar un fichero o introducir el nombre de un
fichero nuevo. Confirmar con la tecla ENT o con la
softkey SELECC.
Abrev.
Introducciones
Diálogo
P
Nº de posición de la hta. en el almacén de htas.
–
T
Nº de herramienta
Número de hta. ?
ST
La herramienta es hta. especial (ST: de Special Tool = en inglés, herramienta
especial); si la hta. especial ocupa posiciones delante y detrás de su posición,
deben bloquearse dichas posiciones en la columna L (estado L)
Herramienta especial ?
F
Devolver la herramienta siempre a la misma posición en el almacén (F: de Fixed
= en inglés determinado)
Posición fija? Si = ENT /
No = NO ENT
L
Bloquear la posición (L: de Locked = en inglés bloqueado, véase también la
columna ST)
Posición bloqueada si =
ENT / no = NO ENT
PLC
Información sobre esta posición de la herramienta para transmitir al PLC
Estado del PLC ?
TNAME
Visualización del nombre de la hta. en TOOL.T
–
DOC
Visualización del comentario sobre la herramienta de TOOL.T
–
