HEIDENHAIN iTNC 530 303

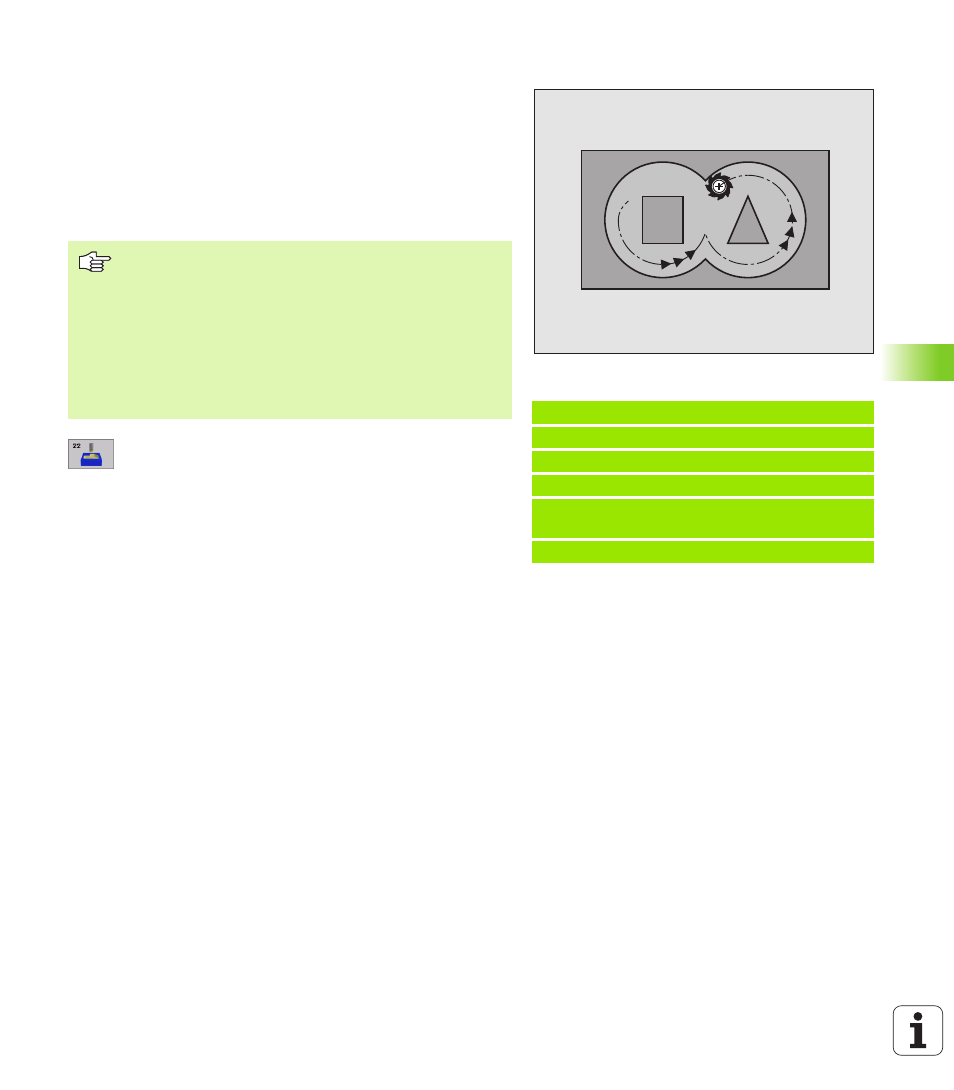

8.6 Ciclos SL
DESBASTE (ciclo 22)
1 El TNC posiciona la hta. sobre el punto de profundización; para ello
se tiene en cuenta la sobremedida de acabado lateral
2 En la primera profundidad de paso la hta. fresa el contorno de
dentro hacia afuera con el avance de fresado Q12
3 Para ello se fresa libremente el contorno de la isla (aquí: C/D) con
una aproximación al contorno de la cajera (aquí: A/B)
4 A continuación se realiza el acabado de la cajera y la hta. se retira
a la altura de seguridad
U U U U Profundidad de paso Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza
U U U U Avance al profundizar Q11: Avance al profundizar en
mm/min
U U U U Avance para desbaste Q12: Avance de fresado en
mm/min
U U U U Número de hta. para el desbaste previo Q18:
Número de la hta. con la cual se ha realizado el
desbaste previo. Si no se ha realizado el desbaste
previo se programa "0"; si se programa un número, el
TNC sólo desbasta la parte que no se ha podido
mecanizar con la hta. de desbaste previo.
En caso de que la zona de desbaste nbo se pueda
alcanzar lateralmente, el TNC penetra
pendularmente; para ello se debe definir el la tabla de
herramientas TOOL.T, véase “Datos de la
herramienta” en pág. 102 la longitud de la cuchilla
LCUTS y el ángulo máximo de penetración ANGLE de
la herramienta. Si se preciso el TNC emite un mensaje
de error
U U U U Avance pendular Q19: Avance oscilante en mm/min
Ejemplo: Frases NC
59 CYCL DEF 22.0 DESBASTE
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE PARA DESBASTE
Q18=1 ;HERRAMIENTA DE DESBASTE
PREVIO
Q19=150 ;AVANCE PENDULAR
C D
A B
Antes de la programación deberá tenerse en cuenta
Si es preciso utilizar una fresa con dentado frontal cortante
en el centro (DIN 844) o pretaladrado con el ciclo 21.
Al definir en una tabla de herramientas un ángulo de
profundización para la herramienta de desbaste en la
columna ANGLE, el TNC lo desplaza en un movimiento
helicoidal hasta la profundidad de desbaste
correspondiente (véase “Tabla de herramientas: Datos de
la hta. standard” en pág.104)
