238
8 Programación: Ciclos
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca
U
U
U
U

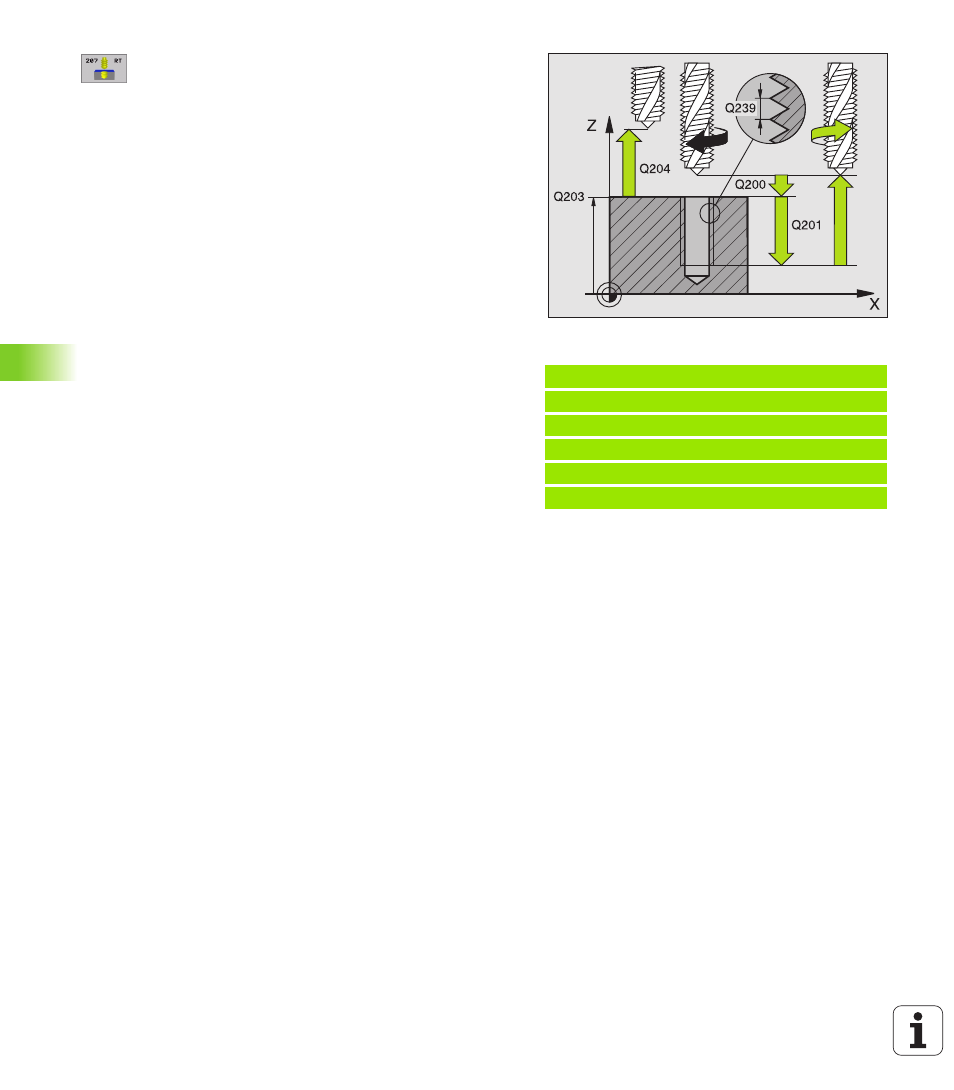

Distancia de seguridad
Q200 (valor incremental):
Distancia entre el extremo de la hta. (posición de
comienzo) y la superficie de la pieza
U
U
U
U
Profundidad de roscado
Q201 (valor incremental):
Distancia entre la superficie de la pieza y el final de la
rosca
U
U
U
U
Paso de rosca
Q239
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= rosca a derechas
-= rosca a izquierdas
U
U
U
U
Coordenadas de la superficie de la pieza
Q203
(valor absoluto): Coordenadas de la superficie de la
pieza
U
U
U
U
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
Retirar la hta. durante la interrupción del programa
Si durante el roscado se acciona el pulsador externo de parada, el TNC
visualiza la softkey DESPLAZAR MANUALM. Si se pulsa RETIRAR
HTA. MANUALM., se retira la hta. de forma controlada. Para ello se
activa el pulsador de dirección positiva del eje de la herramienta
activado.
Ejemplo: Frases NC
26 CYCL DEF 207 ROSCADO RIGIDO GS NUEVP
Q200=2
;DIST.-SEGURIDAD
Q201=-20
;PROFUNDIDAD
Q239=+1
;PASO DE ROSCADO
Q203=+25
;COORDENADA SUPERFICIE
Q204=50
;2A. DIST.DE SEGURIDAD
