HEIDENHAIN iTNC 530 115
5.3 Cor
rección de la her
ramienta

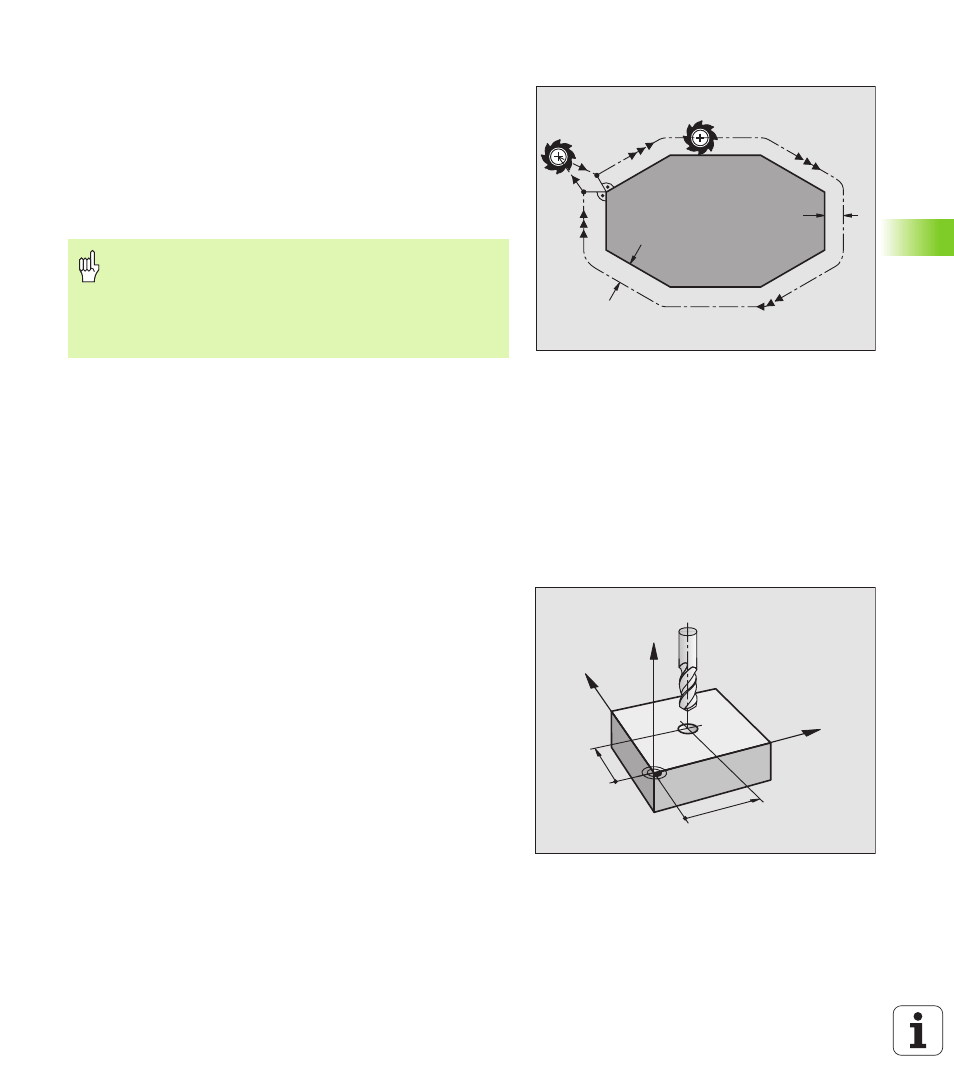

Corrección del radio de la herramienta
La frase del programa para el movimiento de la hta. contiene
n RL o RR para una corrección del radio
n
R+ o R–, para una corrección del radio en un desplazamiento paralelo
al eje
n
R0 , cuando no se quiere realizar ninguna corrección de radio
La corrección de radio actua en cuanto se llama a una herramienta y
se desplaza en el plano de mecanizado con RL o RR.
En la corrección de radio se tienen en cuenta valores delta tanto de
una frase TOOL CALL como de una tabla de herramientas:
Valor de corrección = R + DR
TOOL CALL
+ DR
TAB
con
Tipos de trayectoria sin corrección de radio: R0
El punto central de la herramienta se desplaza en el plano de
mecanizado sobre la trayectoria programada, o bien sobre las
coordenadas programadas.
Empleo: Taladros, posicionamientos previos
El TNC elimina la corrección de radio cuando:
n
se programa una frase de posicionamiento con R0
n
se sale del contorno con la función DEP
n se programa un PGM CALL
n se selecciona un nuevo programa con PGM MGT
R : Radio de la herramienta R de la frase TOOL DEF o
de la tabla de herramientas
DR
TOOL CALL
: Sobremedida DR para el radio de una frase TOOL
CALL
(no se tiene en cuenta en la visualización de
posiciones)
DR
TAB:
Sobremedida DR para el radio de una tabla de htas.
R
R
R0
RL
Y
X
Z
X
Y
