HEIDENHAIN iTNC 530 103
5.2 D
a
to
s de la her
ramienta
Radio R de la herramienta
Introducir directamente el radio R de la herramienta.

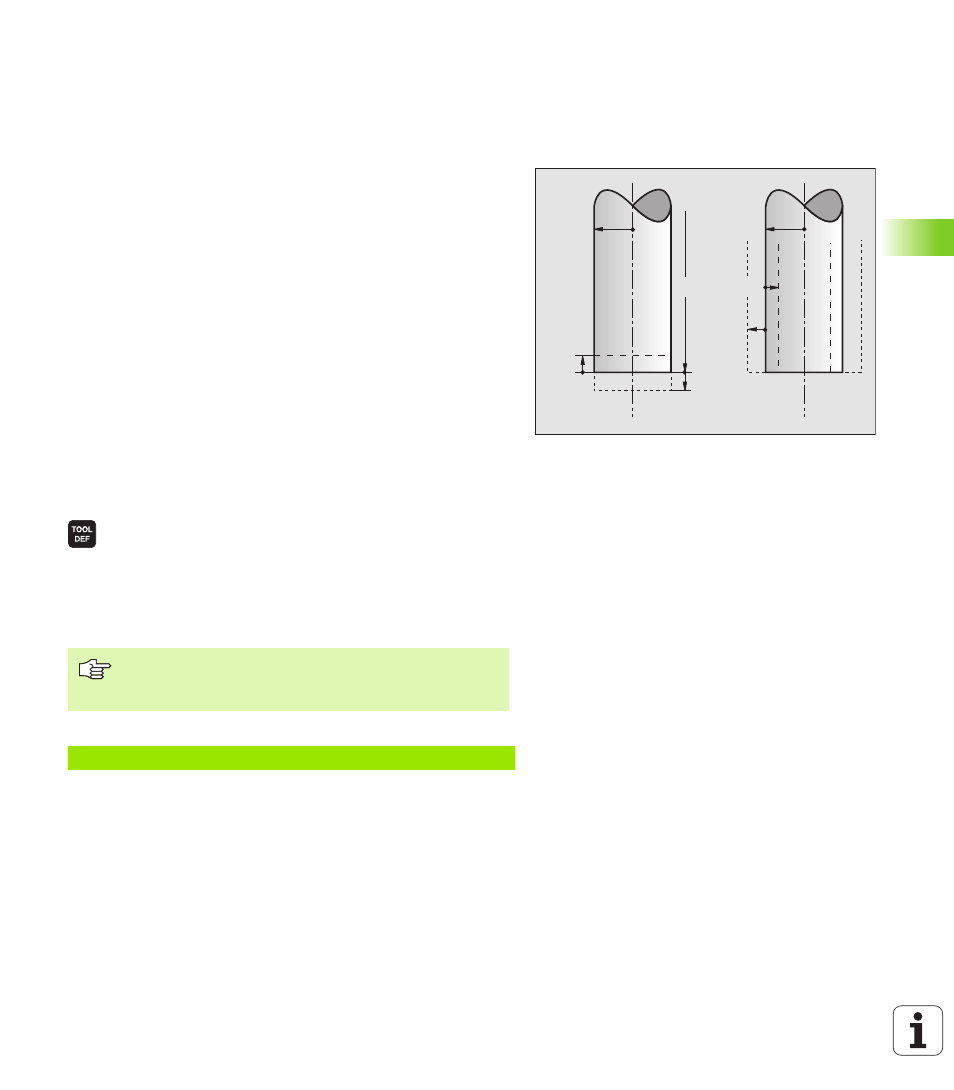

Valores delta para longitudes y radios
Los valores delta indican desviaciones de la longitud y del radio de las
herramientas.
Un valor delta positivo indica una sobremedida (DL, DR, DR2>0). En
un mecanizado con sobremedida dicho valor se indica en la
programación por medio de la llamada a la herramienta TOOL CALL.
Un valor delta negativo indica un decremento (DL, DR, DR2<0). En las
tablas de herramientas se introduce el decremento para el desgaste
de la hta.
Los valores delta se indican como valores numéricos, en una frase
TOOL CALL se admite también un parámetro Q como valor.
Campo de introducción: los valores delta se encuentran como máximo
entre ±99,999 mm.
Introducción de los datos de la hta. en el pgm
El número, la longitud y el radio para una hta. se determina una sóla
vez en el programa de mecanizado en una frase TOOL DEF:
U U U U Seleccionar la definición de hta: Pulsar la tecla TOOL DEF
U U U U Introducir el Número de herramienta : Identificar
claramente una hta. con su número
U U U U Introducir la longitud de la herramienta : Valor de
corrección para la longitud
U U U U Radio de la herramienta : Valor de corrección para el
radio
Ejemplo
DR<0
DR>0
DL<0
R
DL>0
L
R
Durante el diálogo es posible introducir el valor para la
longitud del radio directamente en el campo de diálogo:
pulsar la softkey del eje deseada.
4 TOOL DEF 5 L+10 R+5
