HEIDENHAIN iTNC 530 287
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur

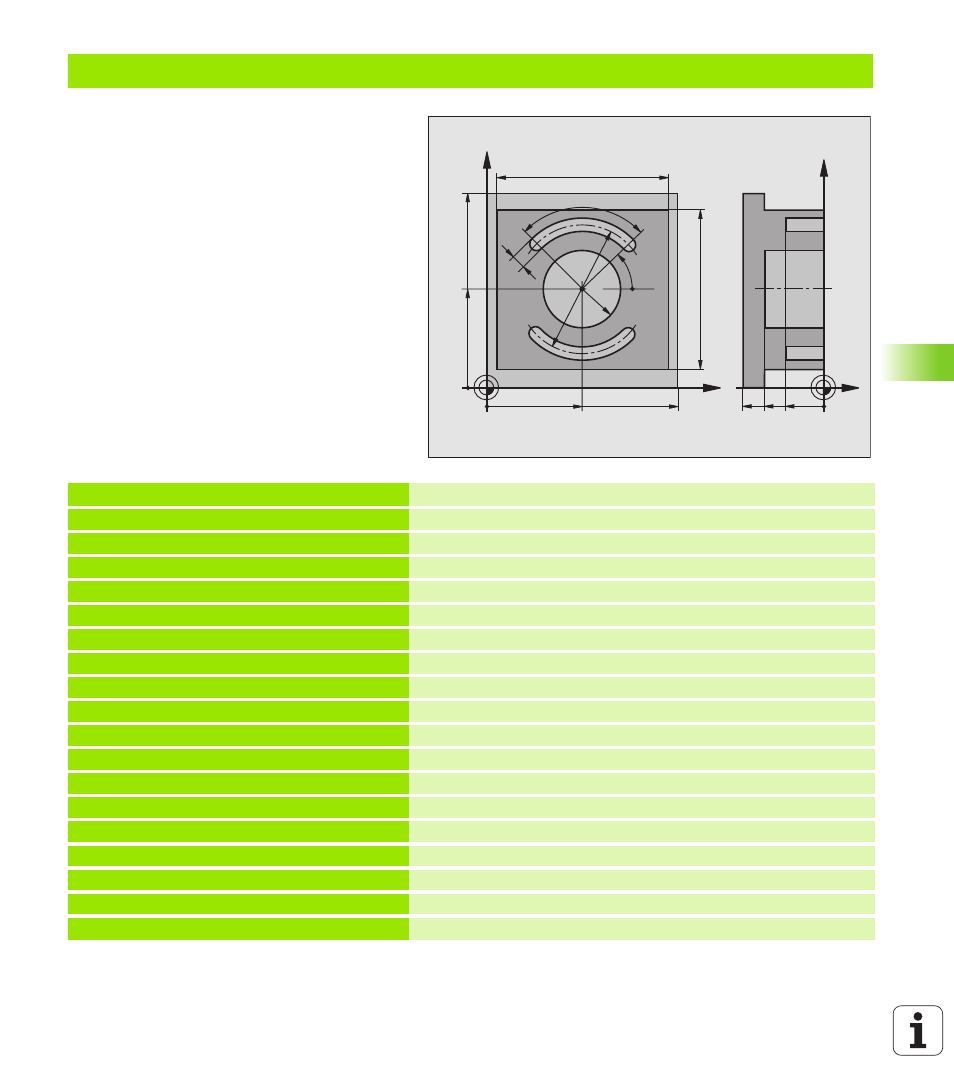

as Ejemplo: Fresado de cajera, isla y ranura
0 BEGIN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definición del bloque
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6 Definición de la hta. para el desbaste/acabado
4 TOOL DEF 2 L+0 R+3 Definición de la hta. para el fresado de la ranura
5 TOOL CALL 1 Z S3500 Llamada a la hta. para Desbaste/Acabado
6 L Z+250 R0 FMAX Retirar la herramienta
7 CYCL DEF 213 ACABAD DE ISLAS Definición del ciclo de mecanizado exterior
Q200=2 ;DIST.-SEGURIDAD
Q201=-30 ;PROFUNDIDAD
Q206=250 ;PROFUNDIDAD DE PASO F
Q202=5 ;PROFUNDIDAD DE PASO
Q207=250 ;AVANCE DE FRESADO
Q203=+0 ;COORDENADA SUPERFICIE
Q204=20 ;2ª DISTANCIA DE SEGUR.
Q216=+50 ;CENTRO 1ER. EJE
Q217=+50 ;CENTRO 2º EJE
Q218=90 ;1ª LONGITUD-CARA
Q219=80 ;LONGITUD LADO 2
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40 -20 -30
