HEIDENHAIN iTNC 530 225
8.3 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

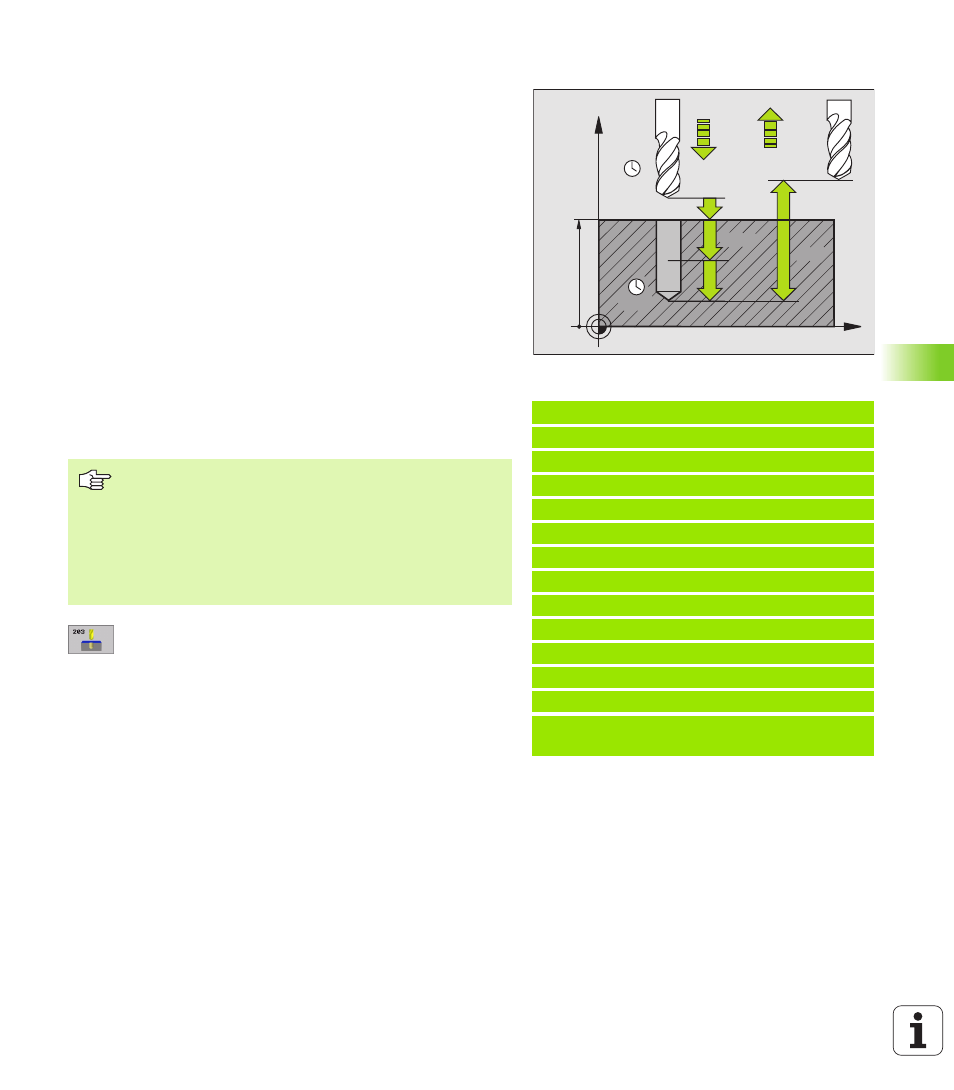

TALADRO UNIVERSAL (ciclo 203)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad sobre la superficie de la pieza
2 La hta. taladra con el avance F introducido hasta la primera
profundidad de paso
3 Si se programa una rotura de viruta, el TNC retira la herramienta al
valor de retroceso introducido. Si se trabaja sin rotura de viruta, el
TNC retira la hta. con el avance de retroceso a la distancia de
seguridad, espera allí según el tiempo programado y a
continuación se desplaza de nuevo con FMAX a la distancia de
seguridad sobre la primera profundidad de paso
4 A continuación la hta. taladra con el avance programado hasta la
siguiente profundidad de paso La profundidad de paso se reduce
con cada aproximación según el valor de reducción, en caso de que
este se haya programado
5 El TNC repite este proceso (2-4) hasta alcanzar la profundidad de
taladrado
6 En la base del taladro la hta. espera, si se ha programado, un
tiempo para el desahogo de la viruta y se retira después de
transcurrido el tiempo de espera con el avance de retroceso a la
distancia de seguridad. Si se ha programado una 2ª distancia de
seguridad, la hta. se desplaza a esta con FMAX
U U U U Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
U U U U Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base del taladro (extremo
del cono del taladro)
U U U U Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el taladrado en mm/min
U U U U Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza La profundidad de taladrado no tiene porqué ser
múltiplo del paso de profundización. El TNC se
desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
n El paso de profundización y la profundidad total son
iguales
n
El paso de profundización es mayor a la profundidad
total
Ejemplo: Frases NC
11 CYCL DEF 203 TALADRO UNIVERSAL
Q200=2 ;DIST.-SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+20 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q212=0.2 ;VALOR DE REDUCCIÓN
Q213=3 ;ROTURAS DE VIRUTA
Q205=3 ;PROFUNDIDAD DE PASO MÍN.
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
Q208=500 ;AVANCE DE RETROCESO
Q256=0.2 ;RETROCESO PARA ROTURA DE
VIRUTA
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
Antes de la programación deberá tenerse en cuenta:
Programar la frase de posicionamiento sobre el punto
inicial (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
