HEIDENHAIN iTNC 530 305
8.6 Ciclos SL

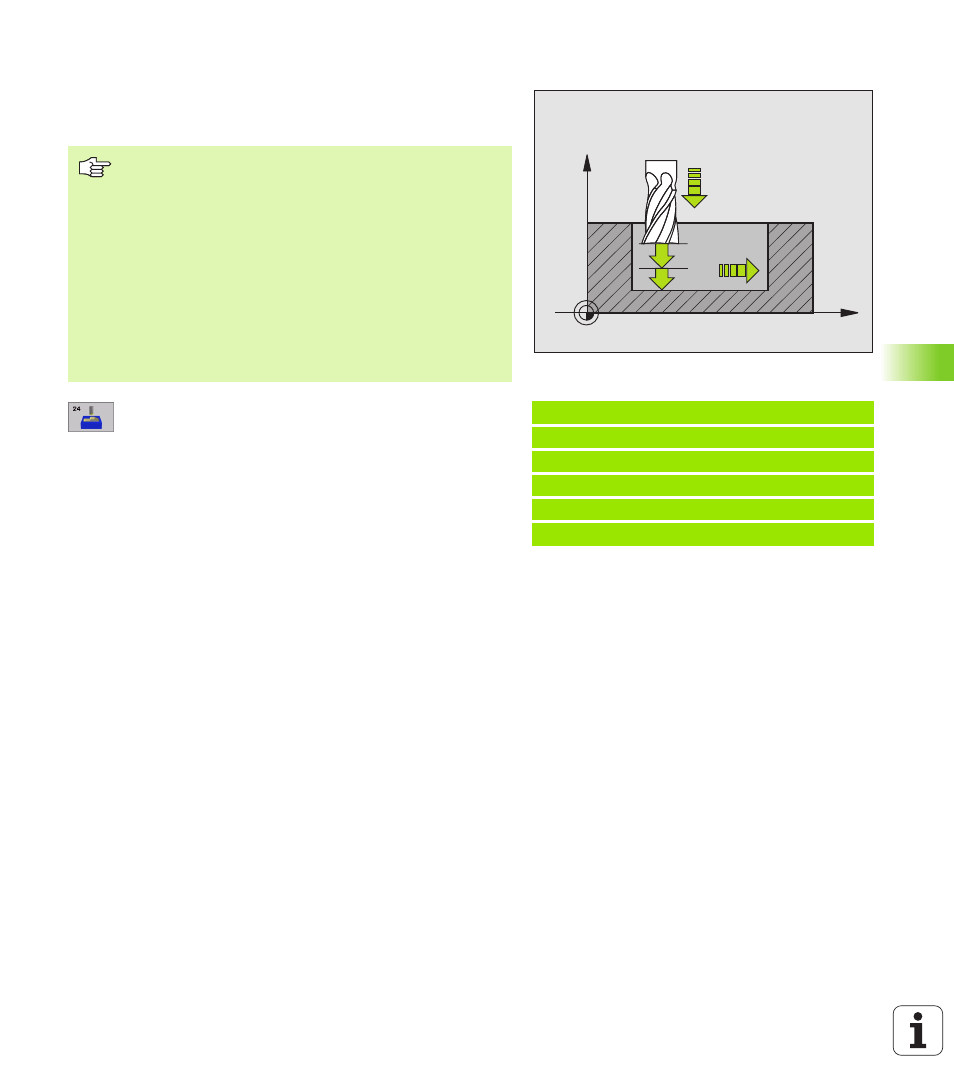

ACABADO LATERAL (ciclo 24)
El TNC desplaza la herramienta sobre una trayectoria circular tangente
a los contornos parciales. El acabado de cada contorno parcial se
realiza por separado.
U U U U ¿Sentido de giro ? Sentido horario = -1 Q9:
Dirección del mecanizado:
+1:Giro en sentido antihorario
-1:Giro en sentido horario
U U U U Profundidad de paso Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza
U U U U Avance al profundizar Q11: Avance al profundizar
U U U U Avance para desbaste Q12: Avance de fresado
U U U U Sobremedida de acabado lateral Q14 (valor
incremental): Sobremedida para varios acabados;
cuando Q14=0 se desbasta la última distancia de
acabado.
Ejemplo: Frases NC
61 CYCL DEF 24,0 ACABADO LATERAL
Q9=+1 ;SENTIDO DE GIRO
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q14=+0 ;SOBREMEDIDA LATERAL
X
Z
Q11
Q12
Q10
Antes de la programación deberá tenerse en cuenta
La suma de la sobremedida del acabado lateral (Q14) y el
radio de la hta. para el acabado, tiene que ser menor que
la suma de la sobremedida del acabado lateral (Q3,
ciclo 20) y el radio de la hta. de desbaste.
Si se ejecuta el ciclo 24 sin antes haber desbastado con el
ciclo 22, también es válido el cálculo citado anteriormente;
en este caso se introduce "0" para el radio de la hta. de
desbaste.
El TNC calcula automáticamente el punto inicial para el
acabado. El punto inicial depende de las proporciones del
espacio de la cajera.
