190 7 Programación: Funciones- auxiliares
7.
4 F
unciones auxiliar
e
s par
a
el compor
tamient
o
en tr
a
y
e
ct
or
ia Ejemplo de frases NC

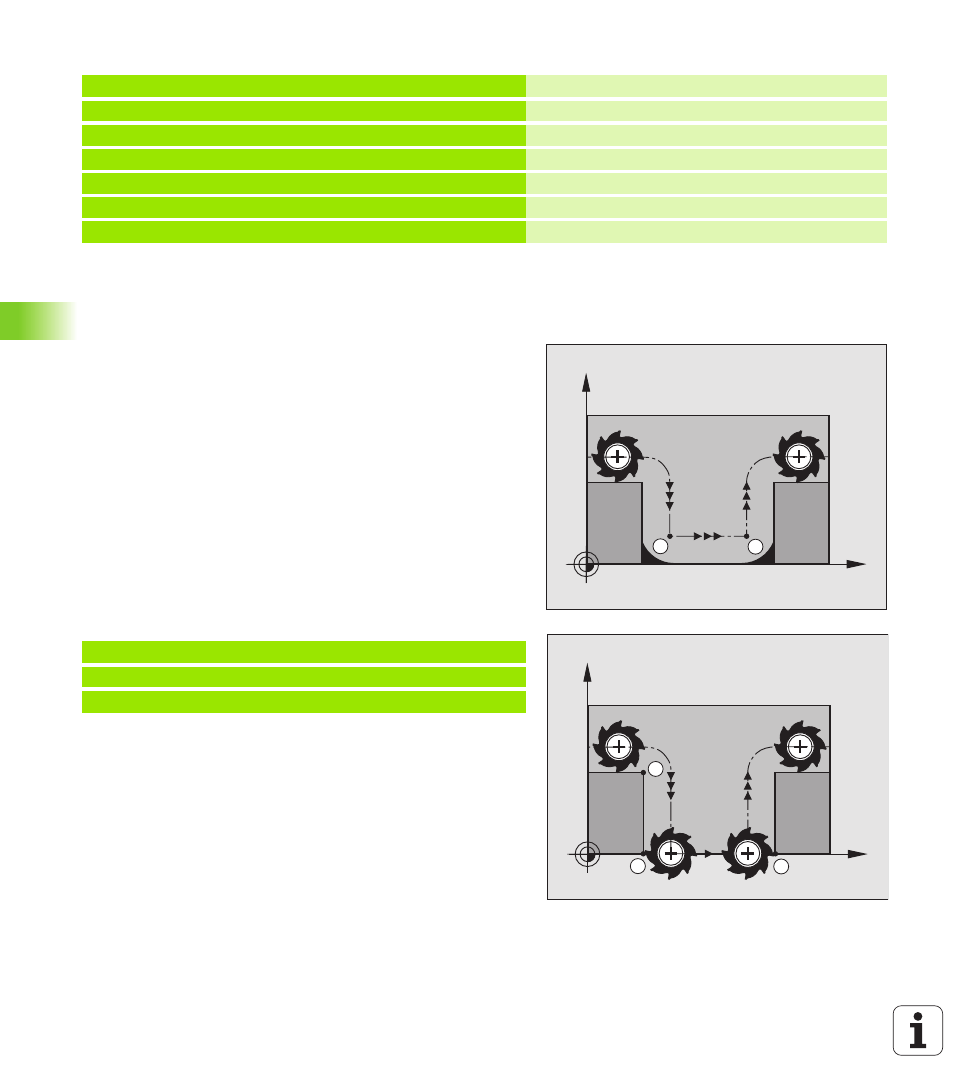

Mecanizado completo de esquinas abiertas del
contorno: M98
Comportamiento standard
El TNC calcula en las esquinas interiores el punto de intersección de
las trayectorias de fresado y desplaza la hta. a partir de dicho punto en
una nueva dirección.
Cuando el contorno está abierto en las esquinas, el mecanizado es
incompleto:
Comportamiento con M98
Con la función auxiliar M98 el TNC desplaza la herramienta hasta que
cada punto del contorno esté realmente mecanizado:
Activación
M98 sólo actúa en las frases de programa en las que está programada.
M98 actúa al final de la frase.
Ejemplo de frases NC
Sobrepasar sucesivamente los puntos 10, 11 y 12 del contorno:
5 TOOL DEF L ... R+20 Radio de herramienta grande
...
13 L X... Y... R... F... M97 Llegada al punto del contorno 13
14 L IY-0.5 ... R... F... Mecanizado de pequeños escalos 13 y 14
15 L IX+100 ... Llegada al punto del contorno 15
16 L IY+0.5 ... R... F... M97 Mecanizado de pequeños escalos 15 y 16
17 L X... Y... Llegada al punto del contorno 17
10 L X... Y... RL F
11 L X... IY... M98
12 L IX+ ...
X
Y
S S
X
Y
11 12
10
