298 8 Programación: Ciclos
8.6 Ciclos SL

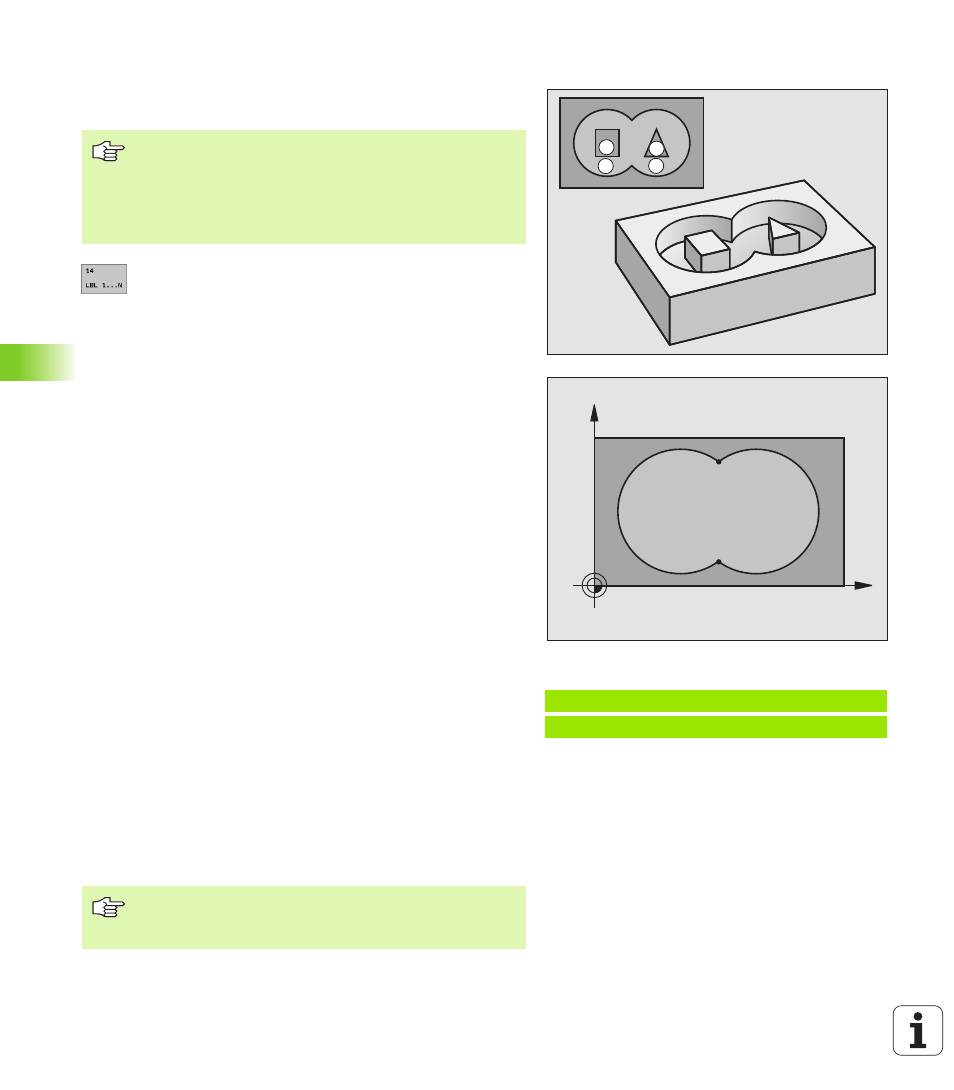

CONTORNO (ciclo 14)
En el ciclo 14 CONTORNO se enumeran todos los subprogramas que
se superponen para formar un contorno completo.
U U U U Números label para el contorno : Se introducen
todos los números label de los diferentes
subcontornos, que se superponen en un contorno.
Cada número se confirma con la tecla ENT y la
introducción finaliza con la tecla END.
Contornos superpuestos
Las cajeras e islas se pueden superponer a un nuevo contorno. De
esta forma una superficie de cajera se puede ampliar mediante una
cajera superpuesta o reducir mediante una isla.
Subprogramas: Cajeras superpuestas
Se superponen las cajeras A y B.
Ejemplo: Frases NC
12 CYCL DEF 14,0 CONTORNO
13 CYCL DEF 14.1 LABEL DEL CONTORNO 1/2/3/4
A
C D
B
X
Y
A B
S
1
S
2
Antes de la programación deberá tenerse en cuenta
El ciclo 14 se activa a partir de su definición, es decir actua
a partir de su definición en el programa.
En el ciclo 14 se enumeran un máximo de 12
subprogramas (subcontornos).
Los siguientes ejemplos de programación son
subprogramas de contornos, llamados en un programa
principal del ciclo 14 CONTORNO.
