308 8 Programación: Ciclos
8.6 Ciclos SL

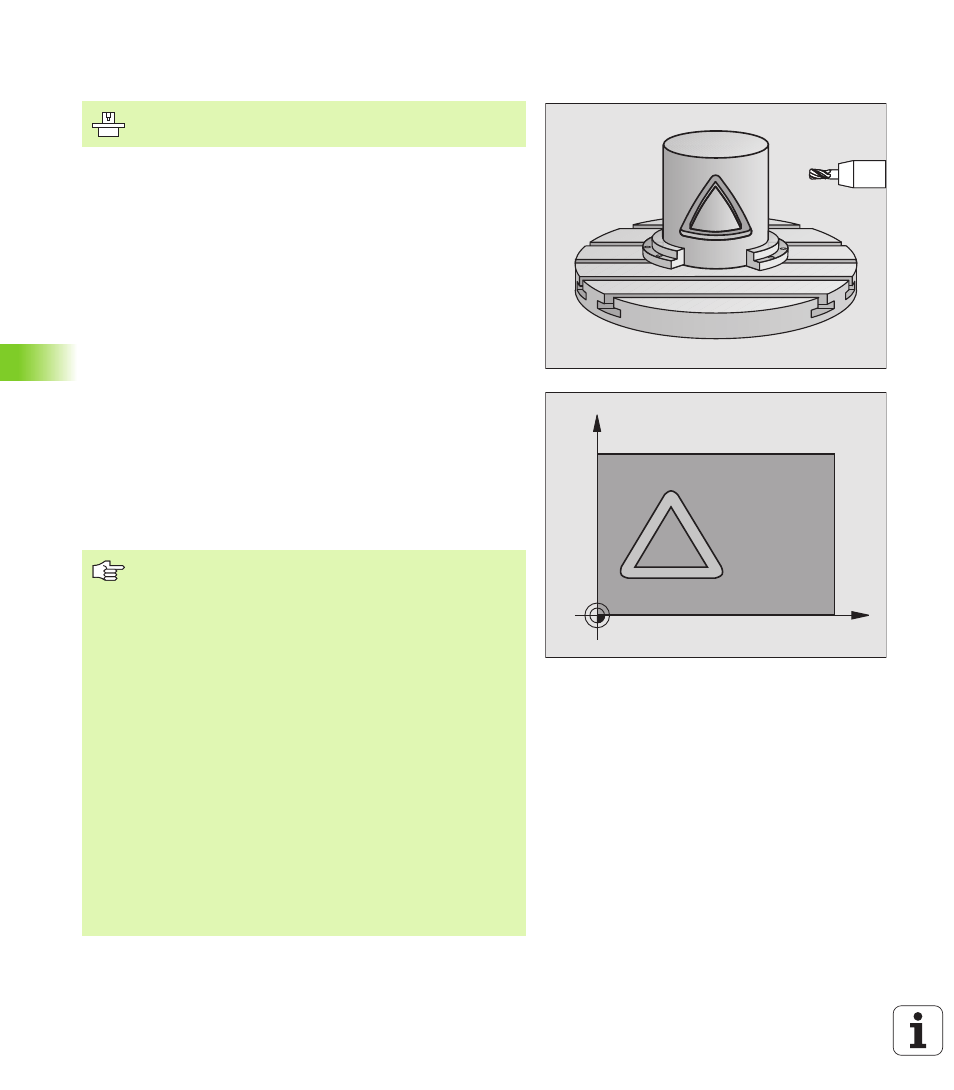

SUPERFICIE CILINDRICA (ciclo 27)
Con este ciclo se puede mecanizar un contorno cilíndrico previamente
programado según el desarrollo de dicho cilindro. El ciclo 28 se utiliza
para fresar la guía de una ranura en un cilindro.
El contorno se describe en un subprograma, determinado a través del
ciclo 14 (CONTORNO).
El subprograma contiene las coordenadas en un eje angular (p.ej. eje
C) y del eje paralelo (p.ej. eje de la hta.). Como funciones para
programar trayectorias se dispone de L, CHF, CR, RND, APPR
(excepto ARRP LCT) y DEP.
Las indicaciones en el eje angular pueden ser introducidas en grados
o en mm (pulgadas) (se determina en la definición del ciclo).
1 El TNC posiciona la hta. sobre el punto de profundización; para ello
se tiene en cuenta la sobremedida de acabado lateral
2 En la primera profundidad de paso la hta. fresa el contorno
programado con el avance de fresado Q12
3 Al final del contorno el TNC desplaza la hta. a la distancia de
seguridad y retrocede al punto de profundización;
4 Se repiten los pasos 1 a 3, hasta alcanzar la profundidad de fresao
Q1 programada
5 A continuación la hta. se desplaza a la distancia de seguridad
C
Z
El constructor de la máquina prepara la máquina y el TNC.
Antes de la programación deberá tenerse en cuenta
La memoria de un ciclo SL es limitada. Por ejemplo, se
pueden programar como máximo 1024 frases lineales.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Deberá utilizarse una fresa con dentado frontal cortante en
el centro(DIN 844).
El cilindro debe estar sujeto a la mesa giratoria y centrado.
El eje de la hta. deberá desplazarse perpendicularmente al
eje de la mesa giratoria. Si no es así, el TNC emite un aviso
de error.
Este ciclo puede ejecutarse también en el plano de
mecanizado inclinado.
El TNC comprueba si la trayectoria con y sin corrección de
la hta. se encuentra dentro del margen de visualización del
eje giratorio (definido en el parámetro de máquina
MP810.x). En caso de aviso de error "error de
programación del contorno" fijar MP 810.x = 0.
