HEIDENHAIN iTNC 530 345
8.9 Ciclos par
a
la tr
aslación de coor
denadas
FIJACION DEL PUNTO DE REFERENCIA
(ciclo 247)

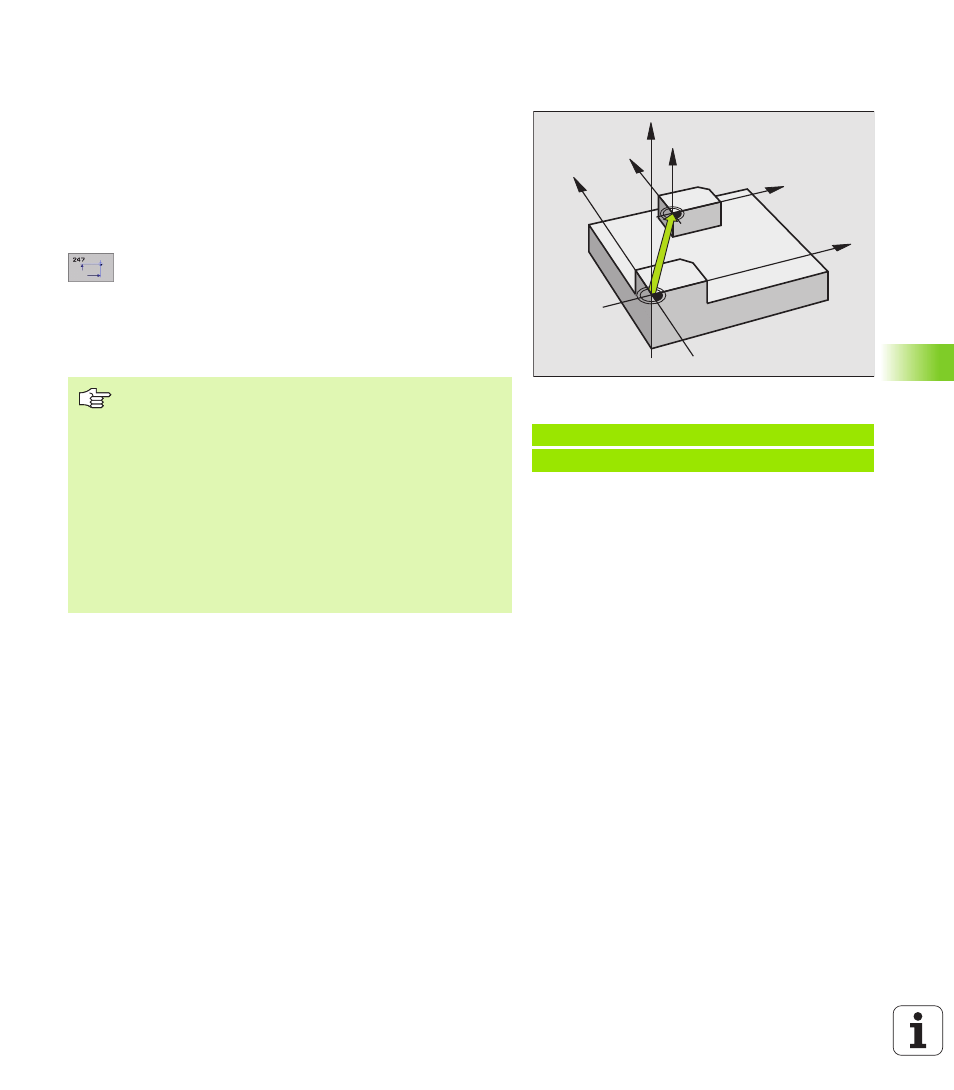

Con el ciclo FIJAR PUNTO REF. se puede activar un punto cero
definido en una tabla de puntos cero como nuevo punto de referencia.
Activación
Después de la definición del ciclo FIJAR PUNTO REF. todas las
coordenadas y desplazamientos del punto cero (absolutas e
incrementales) se refieren al nuevo punto de referencia fijado.
También se pueden fijar puntos de referencia en ejes giratorios.
U U U U ¿Número para el punto de referencia? : Introducir
número del punto de referencia en la tabla de puntos
cero
Anulación
Programando la función auxiliar M104 se activa de nuevo el último
punto de referencia fijado en el modo de funcionamiento manual.
Ejemplo: Frases NC
13 CYCL DEF 247 FIJAR PUNTO DE REFERENCIA
Q339=4 ;NÚMERO DEL PUNTO REFERENCIA
Z
Z
X
X
Y
Y
El TNC sólo puede fijar el punto de ref. en los ejes que
están activados en la tabla de puntos cero. Un eje que no
existe en el TNC pero que se visualiza como columna en la
tabla de puntos cero, genera un aviso de error.
El ciclo 247 interpreta siempre los valores memorizados
en la tabla de puntos cero como coordenadas referidas al
punto cero de la máquina. No influye en ello el parámetro
de máquina 7475.
Cuando se utiliza el ciclo 247 no se puede entrar al
programa con la función Avance hasta una frase.
En el modo de funcionamiento Test del programa no se
puede activar el ciclo 247.
