HEIDENHAIN iTNC 530 201
7.
5 F
unciones auxiliar
e
s par
a
ejes gir
a
to
ri
os
M114 se anula con M115. M114 también deja de actuar al final del
programa.
Conservar la posición del extremo de la hta.
durante el posicionamiento de los ejes
basculantes (TCPM*): M128
Comportamiento standard
El TNC desplaza la herramienta a las posiciones determinadas en el
programa de mecanizado. Cuando en un programa se modifica la
posición de un eje basculante, debe calcularse la desvíación resultante
en los ejes lineales y desplazarse en una frase de posiconamiento
(véase figura con M114).

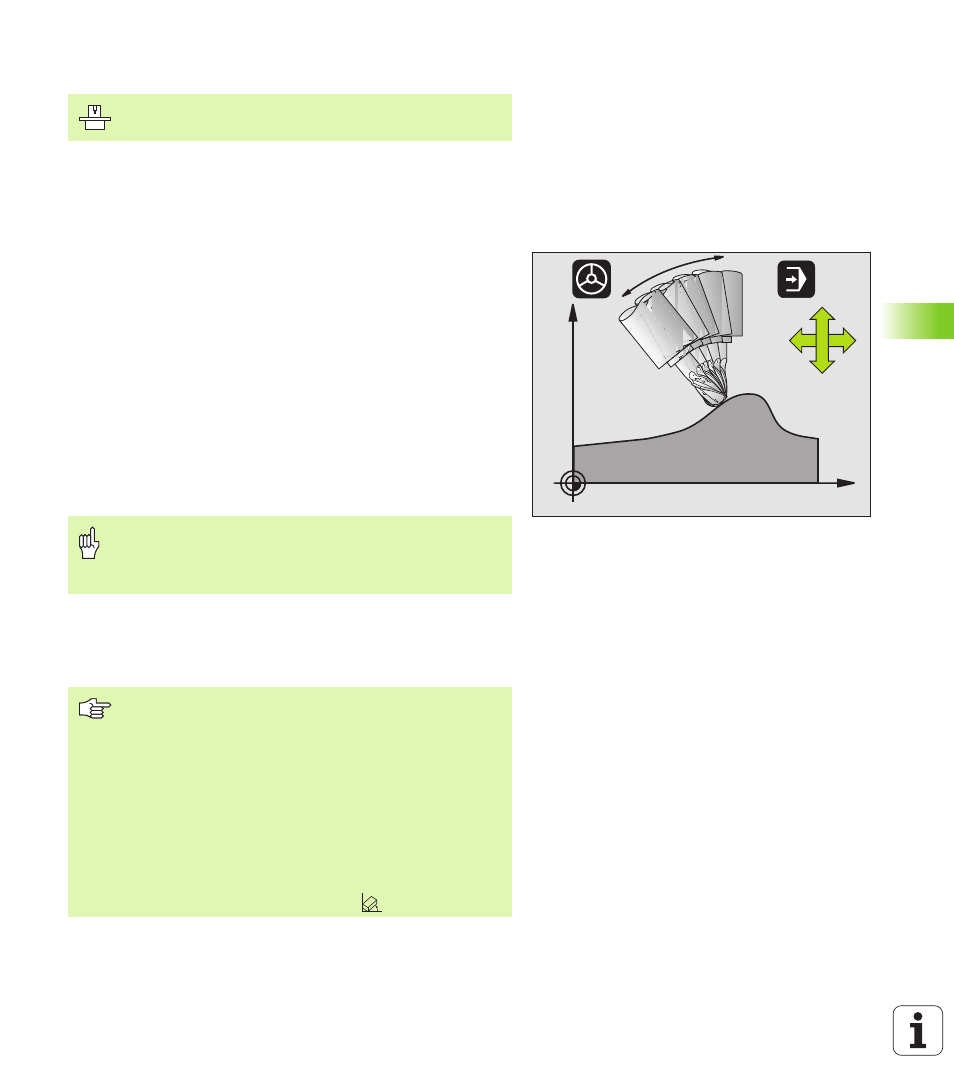

Comportamiento con M128
Cuando en un programa se modifica la posición de un eje basculante
controlado, durante el proceso de inclinación no varía la posición del
extremo de la hta. respecto a la pieza.
Para poder modificar la posición del eje basculante manualmente
durante la ejecución del programa, se emplea M128 junto con M118.
La sobreposición de posicionamientos del volante se realiza cuando
está activada M128 en el sistema de coordenadas fijo de la máquina.
Detrás de M128 se puede introducir un avance con el cual el TNC
realiza el movimiento de compensación en los ejes lineales. Si no se
introduce ningún avance, o se programa un avance mayor al indicado
en el parámetro de máquina 7471, actúa el avance de MP7471.
El constructor de la máquina determina la geometría de la
máquina en los parámetros de máquina 7510 y siguientes.
X
Z
B
Z
X
En ejes basculantes con dentado Hirth: No cambiar la
posición del eje basculante después de haber retirado la
hta. De lo contrario se puede perjudicar el contorno al salir
del dentado.
Antes de realizar posicionamientos con M91 o M92 y
delante de una frase TOOL CALL: Cancelar M128
Para evitar daños en el contorno, con M128 sólo se puede
emplear una fresa esférica.
La longitud de la herramienta debe referirse al centro de la
esfera de la fresa esférica.
El TNC no realiza la corrección inclinada correspondiente
para el radio de la hta. Debido a ello, se produce un error,
que depende de la posición angular del eje giratorio.
Cuando está activada M128, el TNC indica en la
visualización de estados el símbolo
