9.6 Ejemplos de pr
ogr
a
mación

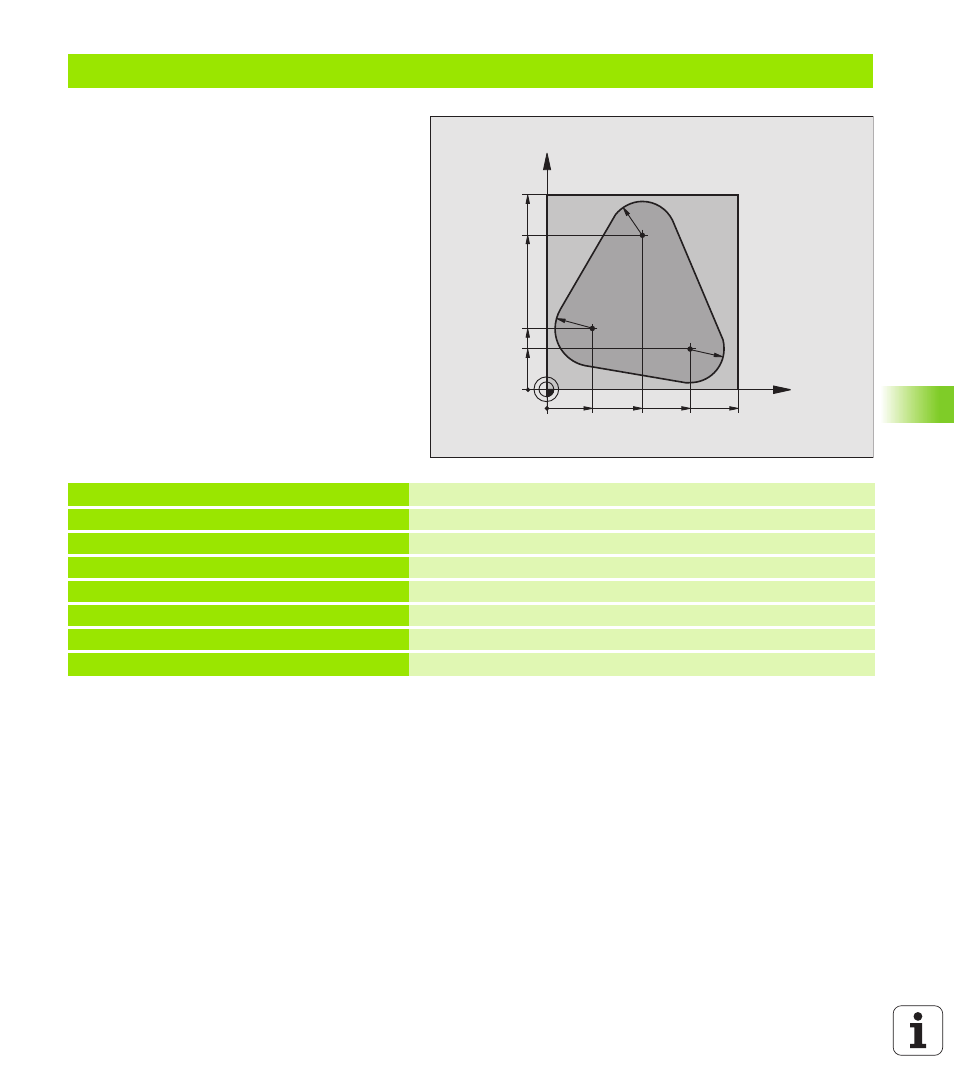

Ejemplo: Fresado de un contorno en varias aproximaciones
Desarrollo del programa
n Posicionamiento previo de la hta. sobre la
superficie de la pieza
n Introducir la profundización en incremental
n Fresado del contorno
n Repetición de la profundización y del fresado del
contorno
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Definición de la herramienta
4 TOOL CALL 1 Z S500 Llamada a la herramienta
5 L Z+250 R0 FMAX Retirar la herramienta
6 L X-20 Y+30 R0 FMAX Posicionamiento previo en el plano de mecanizado
7 L Z+0 R0 FMAX M3 Posicionamiento previo sobre la superficie de la pieza
X
Y
100
100
20
75
30
50 20 75
R15
R18
R15
