CNC-PILOT 4290 de HEIDENHAIN 9

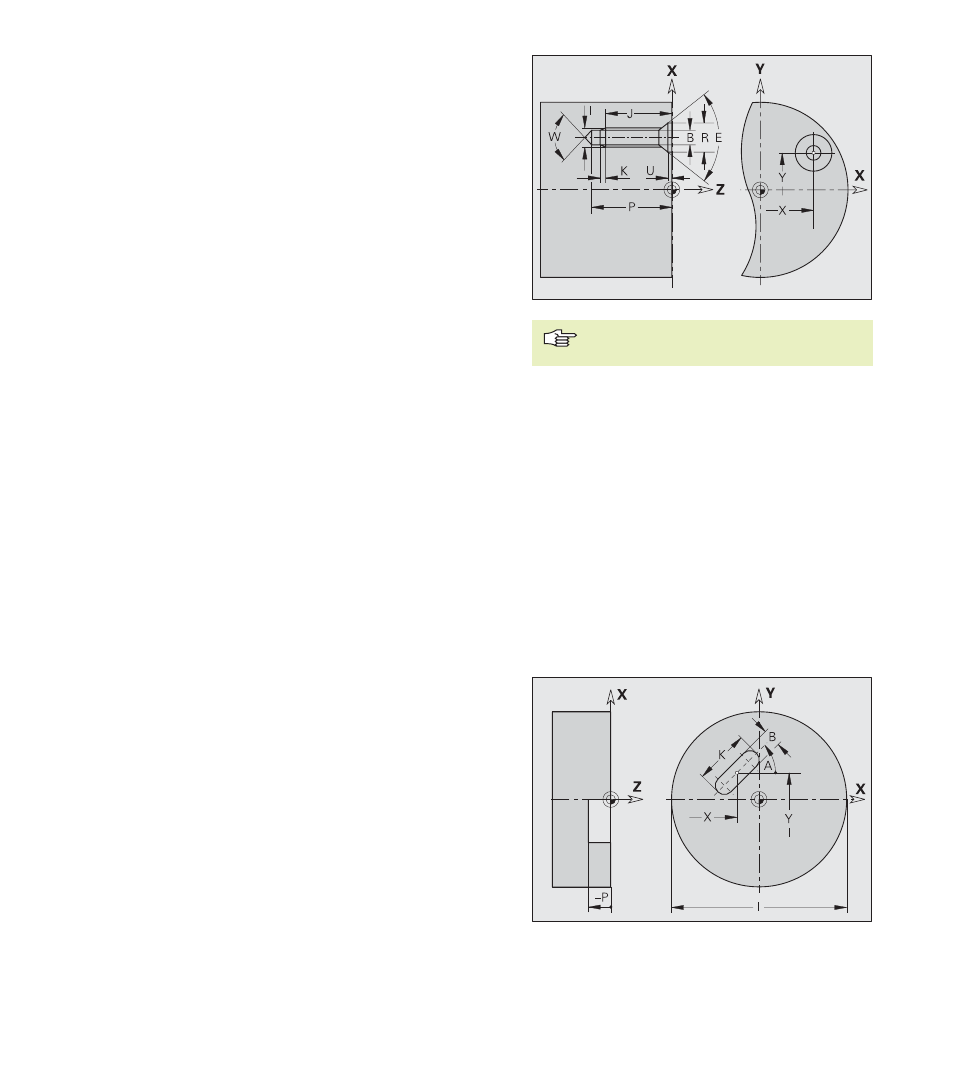

Taladro (agujero) G370-Geo
G370 define un taladro con avellanado y roscado en el plano XY.
Parámetros
X,Y:
Punto central del taladro (cota del radio X)
B: Diámetro del taladro
P: Profundidad del taladrado (profundidad del taladro y
avellanado sin punta de taladro y de centraje)
W: Angulo de la punta – por defecto: 180°
R: Diámetro de avellanado
U: Profundidad de avellanado
E: Angulo de avellanado
I: Diámetro de la rosca
J: Profundidad de la rosca
K: Entrada de rosca (longitud de la marcha por inercia)
F: Paso de roscado
V: Roscado a izquierdas o a derechas – por defecto: 0
■ V=0: Roscado a derechas
■ V=1: Roscado a izquierdas
A: Angulo – Inclinación del taladro (referencia: eje Z positivo)
■ Superficie frontal (margen: –90° < A < 90°) – por defecto: 0°
■ Superficie posterior (margen: 90° < A < 270°) – por
defecto: 180°
O: Diámetro de centraje
Los taladros definidos con G370-Geo se
mecanizan con G71...G74.
2.2.1 Cont
or
nos en el plano XY (superficie fr
ontal y post
er
ior)
Ranura lineal G371-Geo
G371 define una ranura lineal en el plano XY.
Parámetros
X,Y:
Punto central de la ranura (cota del radio X)
K: Longitud de la ranura
B: Anchura de la ranura
A: Angulo del eje longitudinal de la ranura (referencia: eje X
positivo) – por defecto: 0°
P: Profundidad/Altura y Posición del contorno a fresar – sin
introducción: ”P” de G308
■ P<0: cajera
■ P>0: isla
I: Diámetro de la superficie (para la limitación del corte)
■ sin introducción: ”X” en la asignación de la sección
■ ”I” sobreescribe”X” en la asignación de la sección
