S 2 Eje Y en DIN PLUS

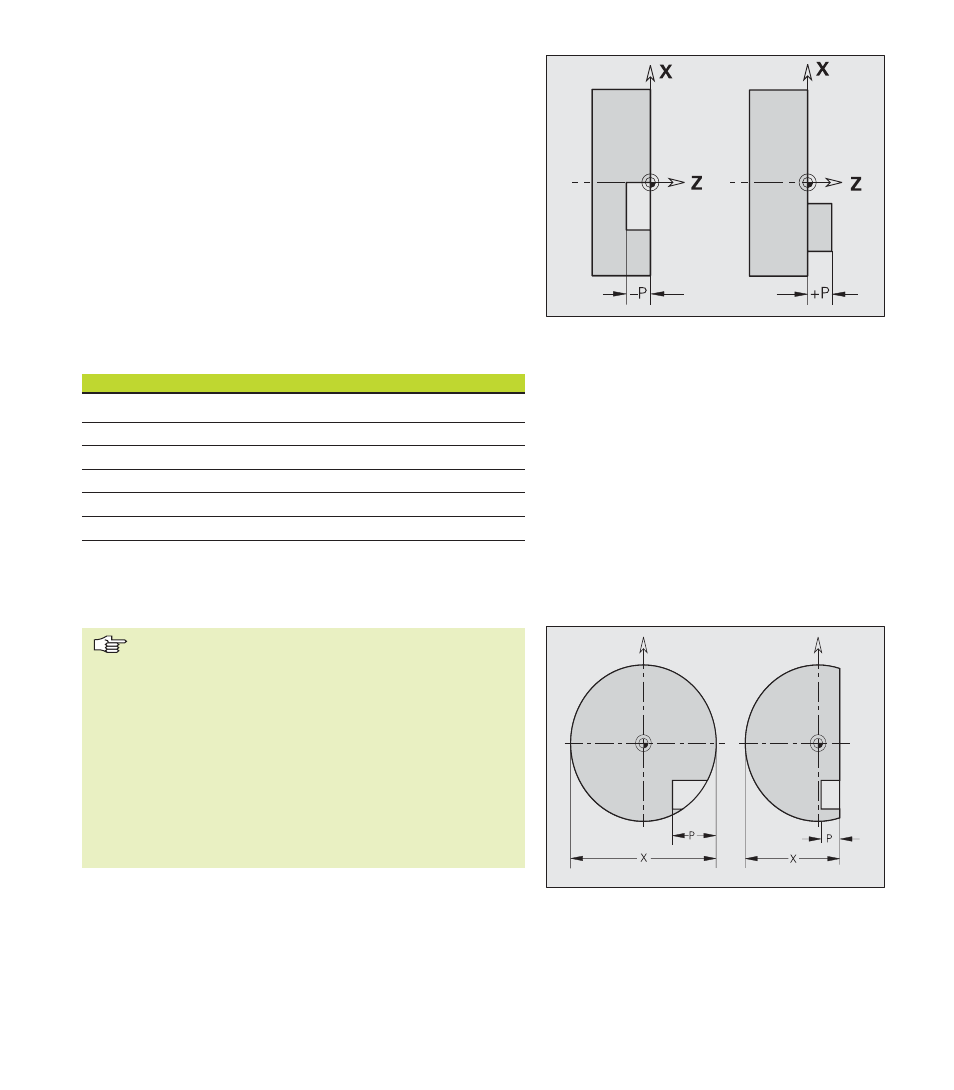

Profundidad de fresado, posición del contorno
El ”plano de ref.” o bien el ”diámetro de ref.” se define en la
asignación de la sección. La profundidad y la posición de un
contorno de fresado, (cajera, isla) se determina en la definición del
contorno:
■ con ”prof. P” en la G308 anteriormente programada
■ alternativamente en las figuras: parámetro del ciclo ”prof. P”
El signo de ”prof. P” determina la posición del contorno de fresado:
■ P<0: cajera
■ P>0: isla
En la tabla se explica la relación entre la asignación de la sección y
el signo de ”prof. P” en la posición del contorno de fresado. Los
ciclos de fresado trabajan desde la ”superficie” en dirección a la
”base del fresado”.
Sección P Superficie Base de fresado
FRONTAL_Y P<0 Z Z+P
FRONTAL_Y P>0 Z+P Z
P. POSTERIOR_Y P<0 Z Z–P
P. POSTERIOR_Y P>0 Z–P Z
S. CILINDR._Y P<0 X X+(P*2)
S. CILINDR._Y P>0 X+(P*2) X
X: Diámetro de referencia de la asignación de la sección
Z: Plano de referencia de la asignación de la sección
P: ”Profundidad” de G308 o del parámetro del ciclo
Tengase en cuenta que en ”P”: La suma de un número
negativo reduce el resultado - la resta de un número
negativo aumenta el resultado.
Islas: Los ciclos de fresado de superficie fresan la
superficie completa descrita en la definición del
contorno. No se tienen en cuenta las islas definidas
dentro de esta superficie.
PlanoYZ (S.CILINDRICA_Y):
■ La ”Profundidad P” se refiere al ”Diámetro de
referencia”.
■ Si el contorno se fresa en una superficie previamente
mecanizada, dicha superficie sirve como ”Diámetro de
referencia”.
