Eje Y 46
4.1
.2 Cont
or
nos en el plano XY (superficie fr
ontal y post
er
ior)
4.1.2 Contornos en el plano XY (superficie frontal y
posterior)
Punto de arranque del contorno
X, Y: Punto inicial del contorno en coordenadas cartesianas
(medida del radio X)
P,
α:
Punto inicial del contorno en coordenadas polares
(referencia ángulo
α: eje X positivo)

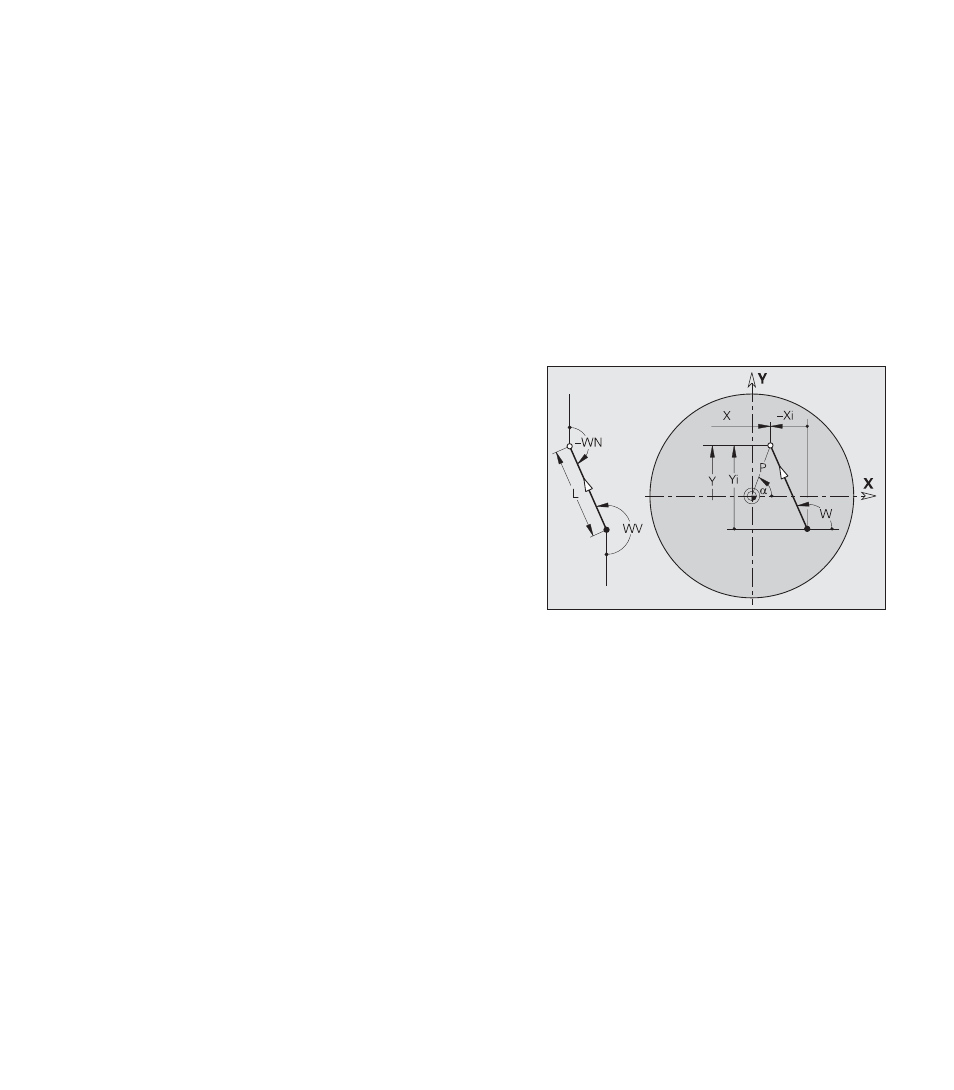

Trayectoria
Al programar una trayectoria se selecciona la dirección en base al
símbolo del menú y se acota dicha trayectoria.
Parámetros
X,Y:
Punto final en coordenadas cartesianas (medida del radio X)
Xi, Yi: Distancia del punto inicial al punto final
P, α: Punto final en coordenadas polares (referencia ángulo α: eje
X
positivo)
W(A): Angulo de la trayectoria (referencia: véase figura auxiliar)
WV: Angulo al elemento anterior
WN: Angulo al siguiente elemento
WV, WN:
■ el ángulo va desde el elemento anterior/posterior en
sentido antihorario hasta el elemento nuevo
■ arco como elemento anterior/posterior: ángulo a la
tangente
L: Longitud de la trayectoria
Tangente/no tangente: determinar la transición al siguiente
elemento del contorno
