3 Eje Y en la simulación

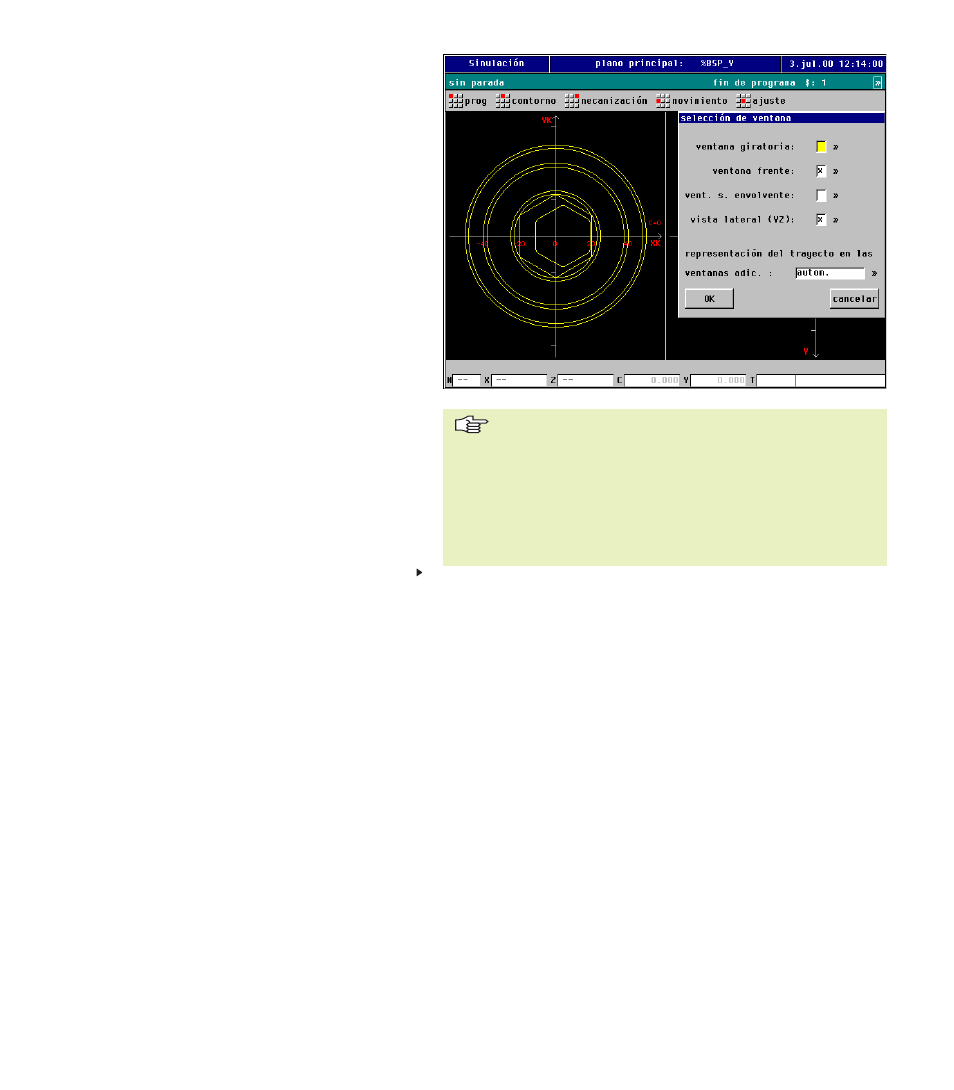

Dependiendo del mecanizado a comprobar se
selecciona la combinación de ventanas (casilla de
diálogo ”seleccionar ventana”):
■ Ventana giratoria
■ Ventana frontal
■ Vista lateral (YZ) alternativamente ventana
superficie envolvente
Las ventanas frontal, superficie envolvente y vista
lateral son ventanas auxiliares. Los recorridos sólo
se representan gráficamente, cuando se inclina el
eje C o se han ejecutado G17 ó G19.
G18 o la basculación del eje C detienen la emisión
de los desplazamientos en las ventanas auxiliares.
Siempre se puede ajustar de forma alternativa la
”representación en las ventanas auxiliares” (casilla
de diálogo: ”selección ventana”). Entonces se
visualiza cada desplazamiento en todas las ventanas
de simulación.
3
Eje
Y
e
n
l
a
simulación
■ Las ventanas frontal y de la superficie cilíndrica
trabajan con la posición del cabezal ”fija”. Cuando se
tornea la pieza, la simulación mueve la herramienta - la
”pieza” no gira.
■ Los contornos y fresados en el plano YZ se visualizan
más pequeños en la superficie cilíndrica. Las
trayectorias se dibujan ”en la base de fresado” y son por
ello más cortas que el arco de círculo sobre la superficie
de la pieza.
