Eje Y 12

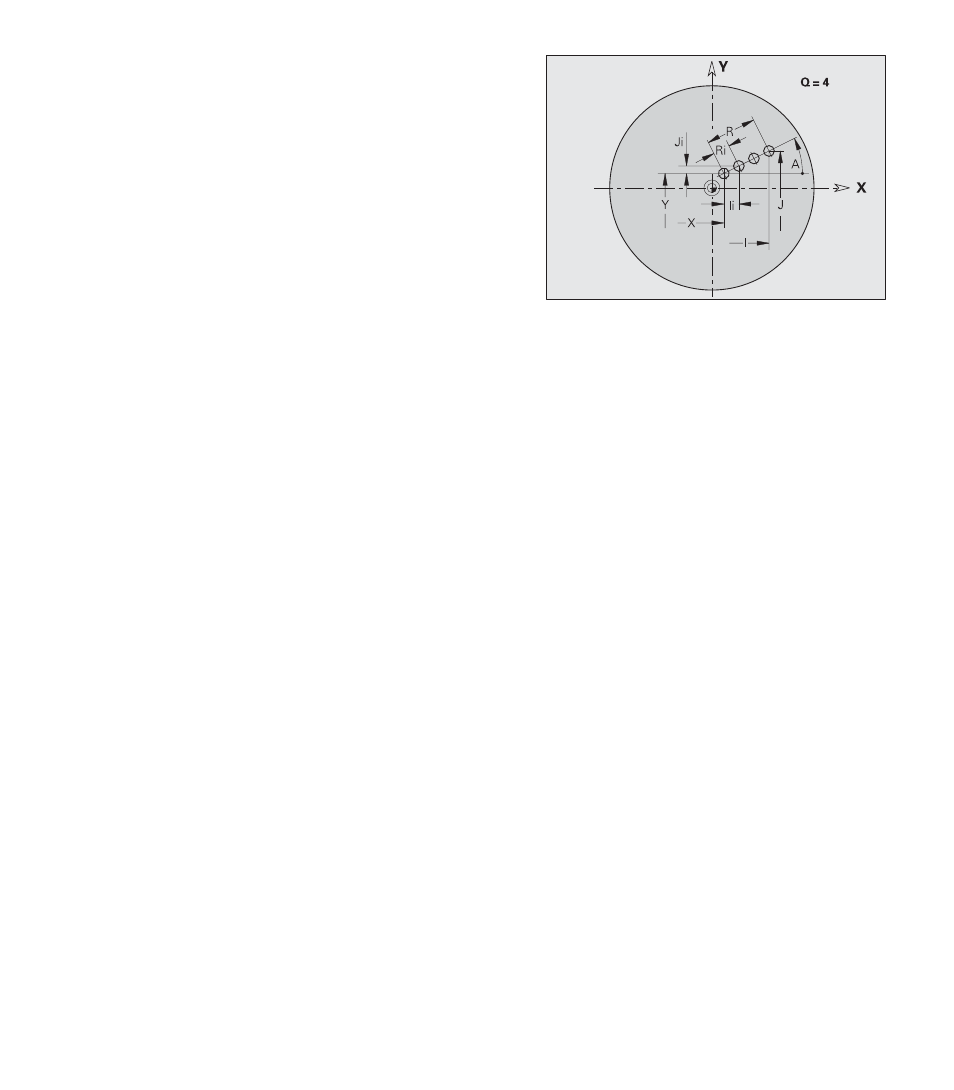

Modelo lineal en el plano XY G471-Geo
G471 define un modelo lineal en el plano XY. G471 actúa sobre el
taladro o figura definido en la frase siguiente (G370..375, G377).
Instrucciones de programación
■ Programar el taladro/figura en la frase sin punto central.
■ El ciclo de fresado (sección MECANIZADO) llama al taladro/figura
en la frase - no a la definición del modelo.
Parámetros
Q:
Número de figuras
X, Y: Punto inicial del modelo (cota del radio X)
I, J: Punto final del modelo (dirección I=X, dirección J=Y; cota
del radio I)
Ii, Ji: Distancia entre dos figuras (en dirección X/Y)
A: Angulo del eje longitudinal del modelo (referencia: eje X
positivo)
R: Longitud total del modelo
Ri: Distancia entre dos figuras (distancia entre modelos)
2.2.1 Cont
or
nos en el plano XY (superficie fr
ontal y post
er
ior)
