CNC-PILOT 4290 de HEIDENHAIN 59

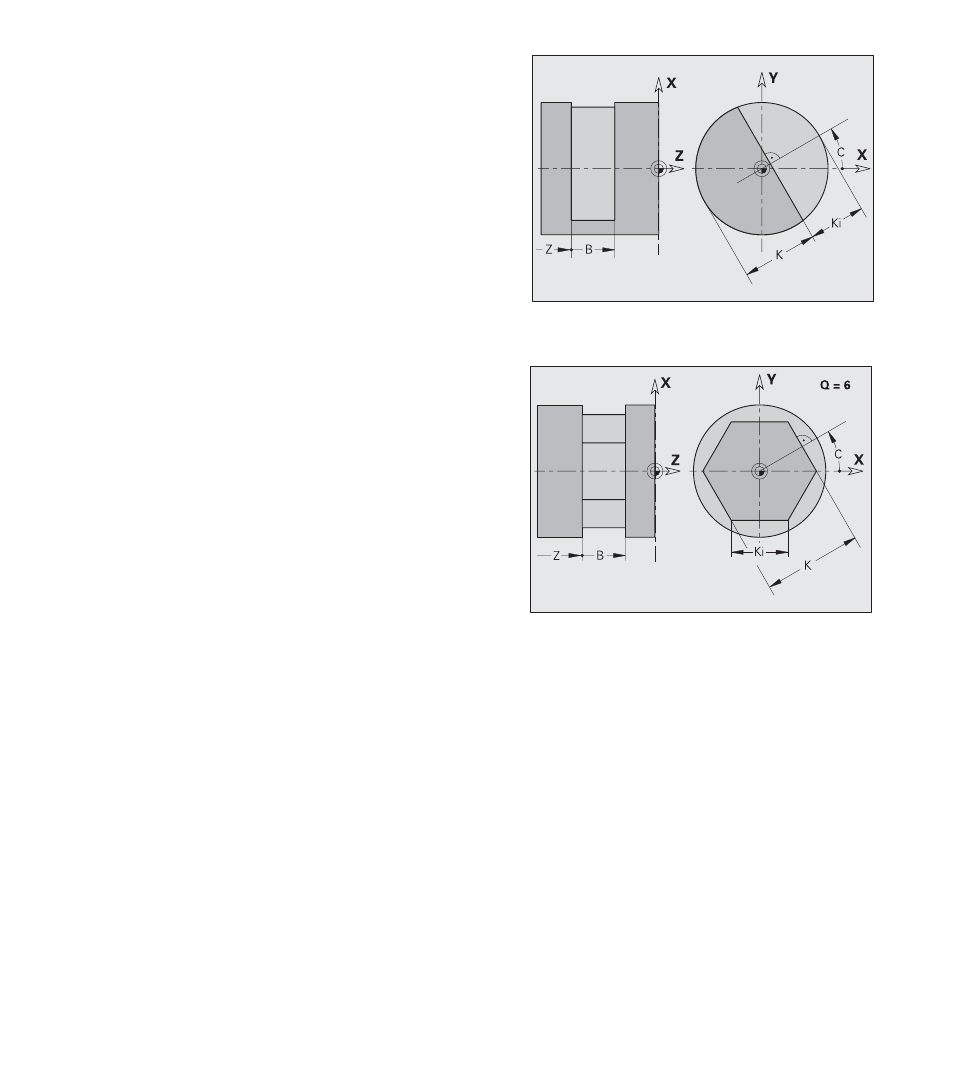

Superficies con múltiples aristas
Parámetros
Q:
Número de superficies (Q ‡ 2)
K: SW entrecaras (diámetro interior del círculo)
Ki: Longitud de la arista
B: Anchura (referencia: arista de ref. Z)
■ B<0: superficie en dirección Z negativa
■ B>0: superficie en dirección Z positiva
Superficie individual
Parámetros
Ki:
Profundidad (del material a fresar)
K: Espesor restante (material sobrante)
B: Anchura (referencia: arista de ref. Z)
■ B<0: superficie en dirección Z negativa
■ B>0: superficie en dirección Z positiva
4.1
.3
Cont
or
nos en el plano
YZ
(vista
en
planta)
