Eje Y 56

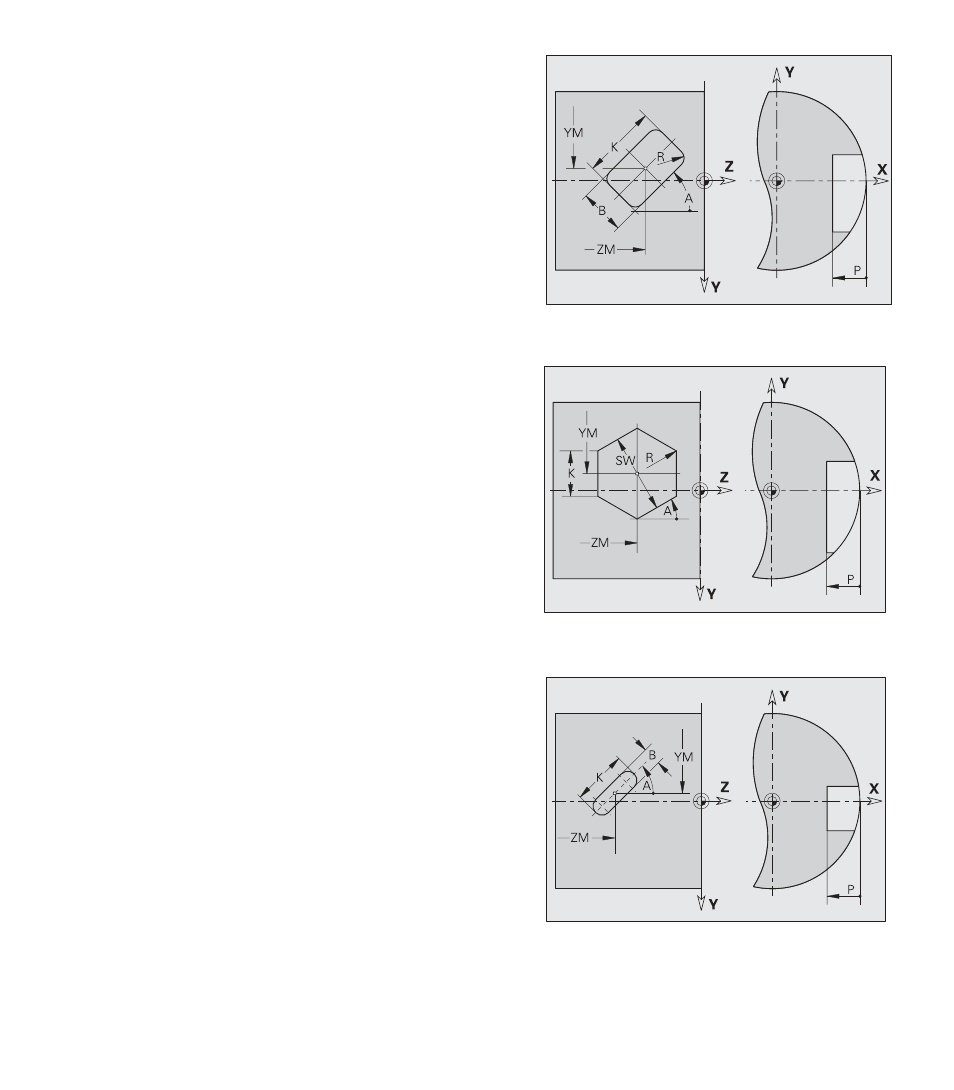

Polígono
Parámetros
YM(Y), ZM(Z): punto medio
A: Angulo de colocación (referencia: eje Z positivo y arista del
polígono)
Q: Número de esquinas
K: Longitud de la arista o también SW (entrecaras/radio
interior)
Bisel/redondeo: anchura del bisel / radio del redondeo
P: Profundidad de la cajera
4.1
.3
Cont
or
nos en el plano
YZ
(vista
en
planta)
Rectángulo
Parámetros
YM(Y), ZM(Z): punto medio
A: Angulo de colocación (referencia: eje Z positivo y lado longi-
tudinal del rectángulo)
K: Longitud del rectángulo
B: Anchura del rectángulo
Bisel/redondeo: anchura del bisel / radio del redondeo
P: Profundidad de la cajera
Ranura lineal
Parámetros
YM(Y), ZM(Z): punto medio
A: Angulo de colocación de la ranura (referencia: eje Z positivo)
K: Longitud de la ranura
B: Anchura de la ranura
P: Profundidad de la cajera
