Taladro (agujero) G380-Geo

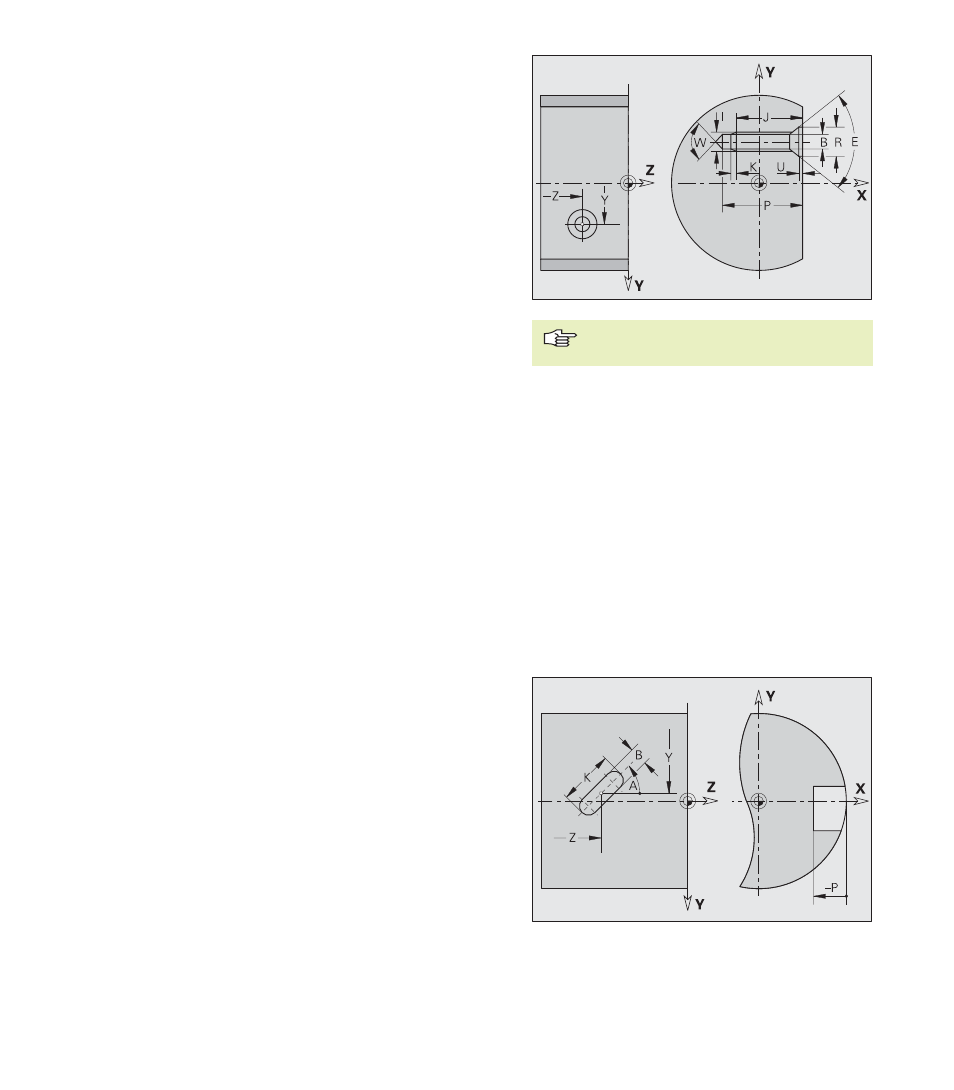

G380 define el contorno de un taladro individual con avellanado y
roscado en el plano YZ.
Parámetros
Y, Z:
Punto central del taladro
B: Diámetro del taladro
P: Profundidad del taladrado (profundidad del taladro y
avellanado sin punta de taladro y de centraje)
W: Angulo de la punta – por defecto: 180°
R: Diámetro de avellanado
U: Profundidad de avellanado
E: Angulo de avellanado
I: Diámetro de la rosca
J: Profundidad de la rosca
K: Entrada de rosca (longitud de la marcha por inercia)
F: Paso de roscado
V: Roscado a izquierdas o a derechas – por defecto: 0
■ V=0: Roscado a derechas
■ V=1: Roscado a izquierdas
A: Angulo – Inclinación del taladro (referencia: eje X positivo;
margen: –90° < A < 90°)
O: Diámetro de centraje
Los taladros definidos con G380 se
mecanizan con G71...G74.
Ranura lineal G381-Geo
G381 define una ranura lineal en el plano YZ.
Parámetros
Y, Z:
Punto central de la ranura
X: Diámetro de referencia
■ sin introducción: ”X” en la asignación de la sección
■ ”X” de G381 sobreescribe ”X” en la asignación de la
sección
K: Longitud de la ranura
B: Anchura de la ranura
A: Angulo del eje longitudinal de la ranura (referencia: eje Z
positivo) – por defecto: 0°
P: Profundidad de la cajera – sin introducción: ”P” de G308
2.2.2 Cont
or
nos
en
el
plano
YZ (vista en planta)
